关于PCB布线贴片元件不走线的请教。
2019-03-27 10:24
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
13318
9
1129

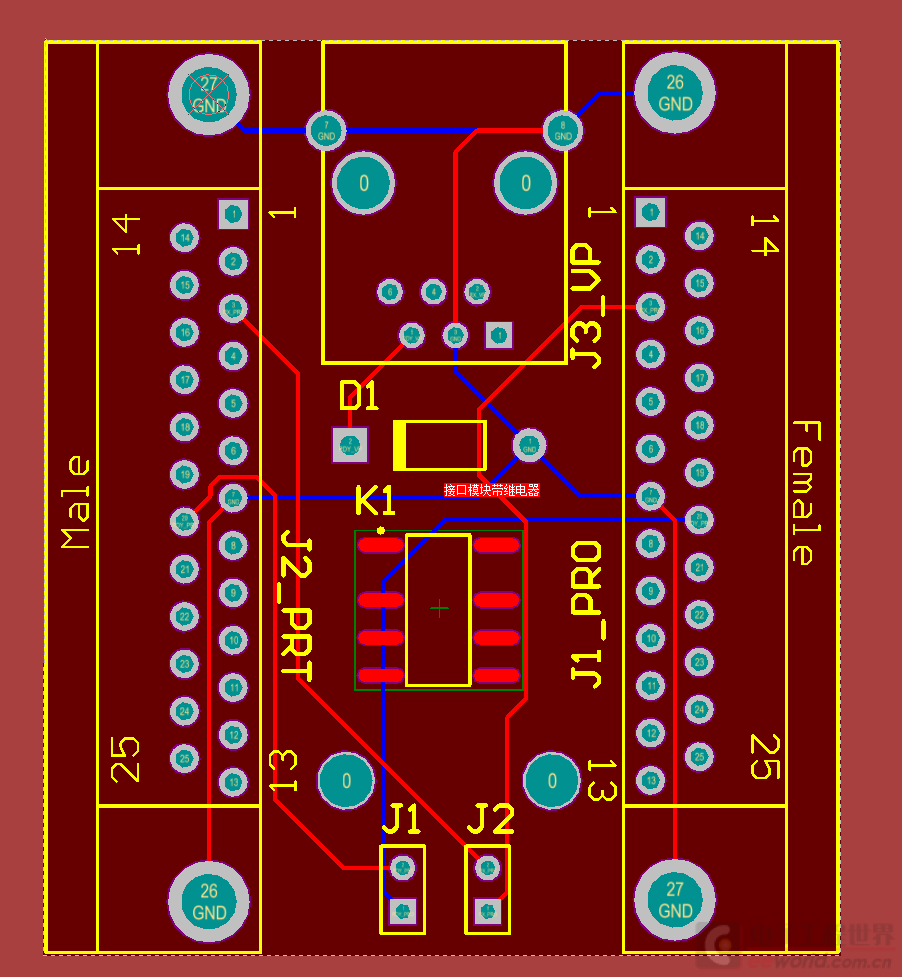

PCB新手,自己画了个小接口板,里面有个贴片继电器K1的封装没找到对应的库,就自己画了个元件封装。但是在自动布线的时候,K1继电器的脚没有走线。不知道是哪里出了问题,请教一下各位。
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
okhxyyo
1楼-- · 2019-03-27 16:00
< 楼主,你自己开文件仔细看看。我看你的图感觉是你的k1的pin上面没有net哦。。所以当然不会走线拉。你可以选择手动自己设置下对应pin脚的net信号,然后自己把线练上去。话说,学习pcb最好还是自己手动布局连线拉。。自动布线真的不好的。。
加载中...
okhxyyo
2楼-- · 2019-03-27 19:59
另外隔空给楼主送份新手资料,祝楼主越来越好!
pcb新人看过来,这里有一波适合你的学习资料
http://bbs.eeworld.com.cn/forum. ... &fromuid=536508
(出处: 电子工程世界-论坛)
加载中...
michael_llh
3楼-- · 2019-03-28 00:51
精彩回答 2 元偷偷看……
加载中...
根根
4楼-- · 2019-03-28 04:02
多半是没有net。
加载中...
麻袋
5楼-- · 2019-03-28 05:19
木有网络,图上焊盘都没显示,是和原理图的pin 没对应上?
加载中...
li603672183
6楼-- · 2019-03-28 06:54
你这样也可以啊
加载中...
1
2
下一页
