各位大神有谁画过触摸按键，帮忙指导指导，画了两次版了都不好使，软件是通过官方的触摸按键验证的软件应什么问题

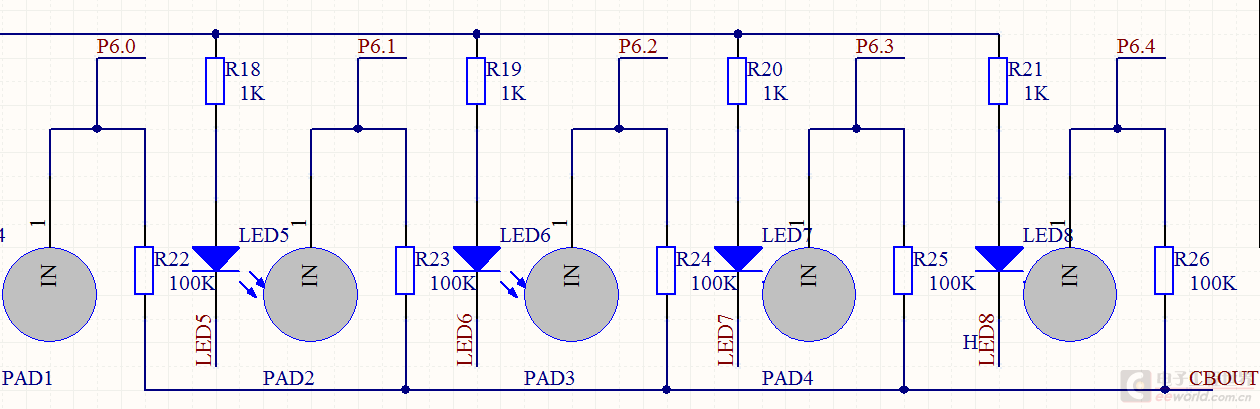

上图是原理图

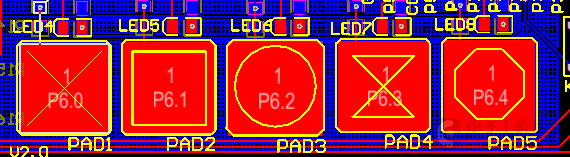

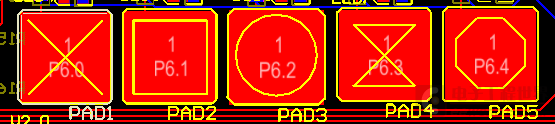

pcb封装后的排布图，蓝 {MOD}部分是网格状的地，用来防止干扰，请问是否有问题，红 {MOD}部分是大约11mm的焊盘上面覆盖有绿油

两个焊盘之间距离为1.6mm，焊盘之间覆盖地
我主要是模仿TI官方的Touch Pad，软件设计要实现的效果就是单片机检测触摸板，当没有手指触摸时触摸板与周围的地构成一个静态电容，当手指靠近时电容值发生变化 。导致充放电时间不同，利用这种现象对触摸板进行检测。一个触摸板对应一个灯，有手指靠近时指示灯会亮。第一次制版失败是由于触摸板大小不对，且在触摸板上没有盖绝缘层。
实在找不出问题，有哪位大神画过触摸按键，恳请各位大神指导，

我重发了一个帖子，这个手误了，删不掉
触摸按键PCB封装
http://bbs.eeworld.com.cn/forum. ... &fromuid=577682
(出处: 电子工程世界-论坛)

没有看到图

尽量不要重复发帖。如果你发了一个帖子发现内容不太满意或想进行修改，可以通过左下角编辑按键来进行修改：

我已经把你的两个帖子合并成一个帖子了。-

本帖最后由 okhxyyo 于 2015-7-21 12:53 编辑

你说两次板子都不好使。可是你没有讲你板子使用上出现了什么现象怎么个不好使法。你既然画了两次，那你两次怎么画的呢？第二次画的跟第一次比起来一点好的效果都没有么？还是怎么样？红 {MOD}焊盘上面铺绿油？那你按键怎么处理啊，怎么触摸？？都被盖上了去哪里接触到铜？？(⊙﹏⊙)b我都搞不懂你这图什么意思了。
