刚开始学封装先画r0603.c0603
1.画前看到devices库里面有0603，是不是r或c可以共用0603这个封装呢？或者怎么改呢
2.我先是用元器件向导，ipc向导都用过。。但出来的形状还是相同多了些线条绿 {MOD}的外框。跟机械层一样的粉 {MOD}线条手绘不是黄 {MOD}的吗丝印层画外框没错吧焊盘放那个层啊，而且最后我放弃了用了别人的库r603封装，大神的封装跟我不同我是两个焊盘加个矩形框，大神的矩形框中间没有连起来的，，还有元器件封装选择贴片还是插入这怎么选，比如res2的0603以后其他的怎么判断啊，
就这些了，最好有基础教程分享下我是菜鸟别太难求解，截图工具没图看不懂，，，
还有就是封装画出来了怎么看符不符合标准错对3q
此帖出自
小平头技术问答
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 风致痕 的问题《pcb新手封装疑惑请指教》','https://www.xiaopingtou.net/q-24680.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

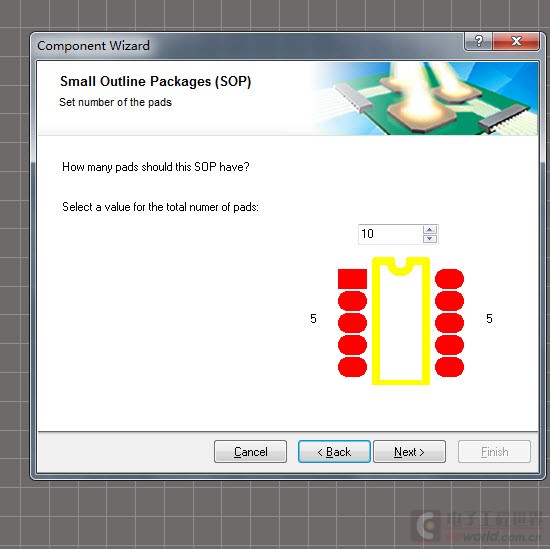

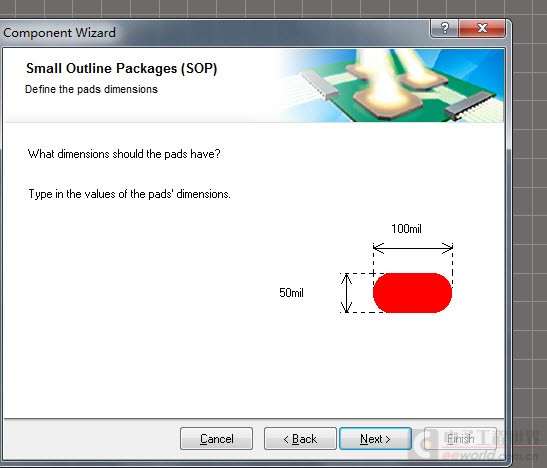

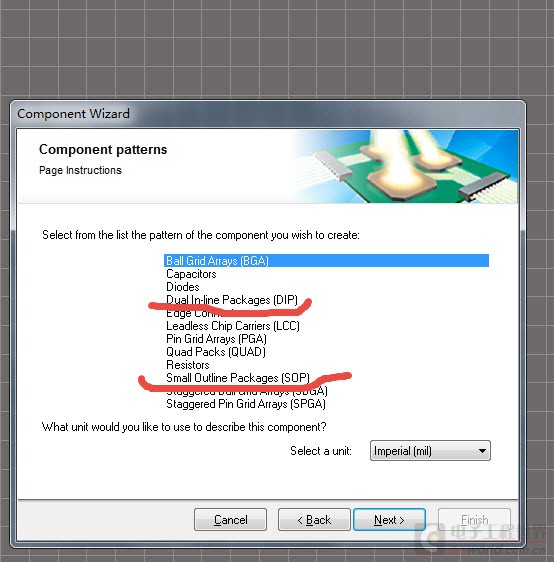

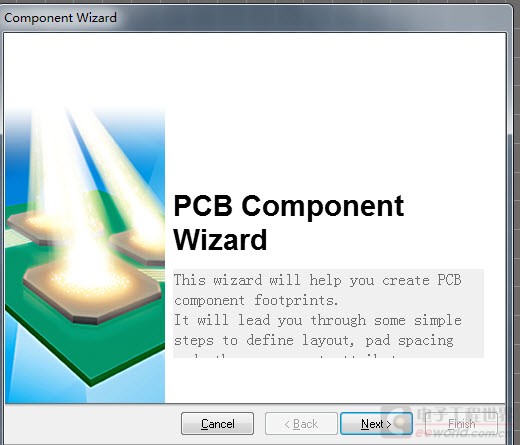

可以 Tools-Component Wizard 进入PCB封装制作向导

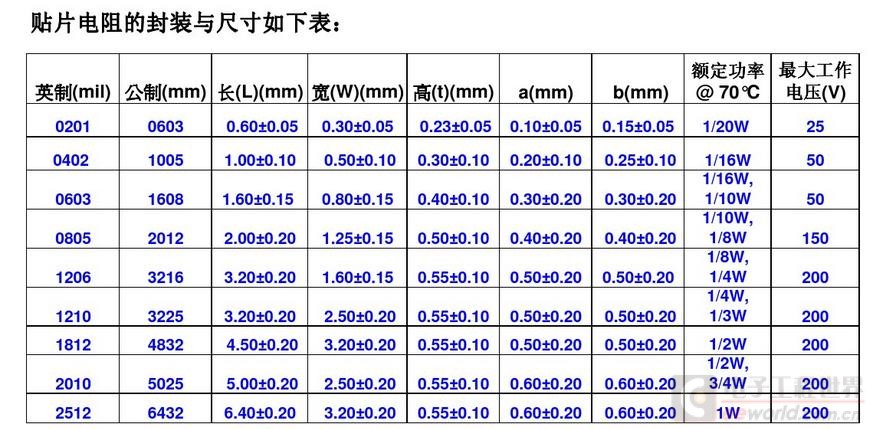

再请教一下：devices库有默认的0603，朋友说不管r0603还是c603都直接用0603对吗？他说着这是封装尺寸，具体放什么由你自己决定的，rc都行
一般来说可以的。。因为尺寸是一样的。除非你有特殊要求。
