PCB铺铜,如何把它变成分散的单根线
2019-03-27 10:29
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
8878
2
1638
有些客户发来的文件,有些用铺铜做的,我改动时,都会提示需不需要重新布,我选择NO,但有时还是会改变,我现在想把这个铺铜炸开,就想器件封装一样,有没有专用 的命令
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
qwqwqw2088
1楼-- · 2019-03-27 20:56
< 直接用Fill也可以
按楼主的意识是把整块铜皮做个器件封装,那样挺麻烦还要在原理图中显示来, 不然PCB图更新的时候就么有了
加载中...
liujinyi016
2楼-- · 2019-03-28 02:49

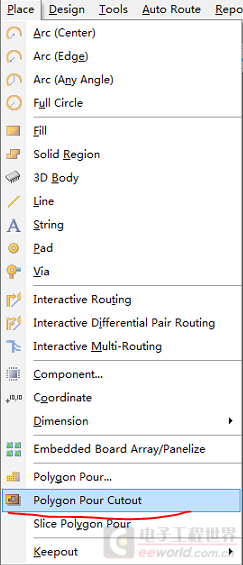

有一种方法,选择菜单栏的:Place -- Polygon Pour Cutout
把你的铺铜全圈起来,将铺铜重新铺铜,再把铺铜locked下,就可以更改你的电路图了。
更改完成后,再取消locked ,再重新铺铜。就OK了。
