okhxyyo 发表于 2016-9-14 11:18 是你的pin脚属性不对啊。。你的原理图上标注的脚是A1，2,3....但是你的封装上标注的脚的名称确实1,2,3、、 ...
NJMKL 发表于 2016-9-14 13:16 我这个PIN的脚不是对的吗
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 NJMKL 的问题《拼板的连接问题》','https://www.xiaopingtou.net/q-24729.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

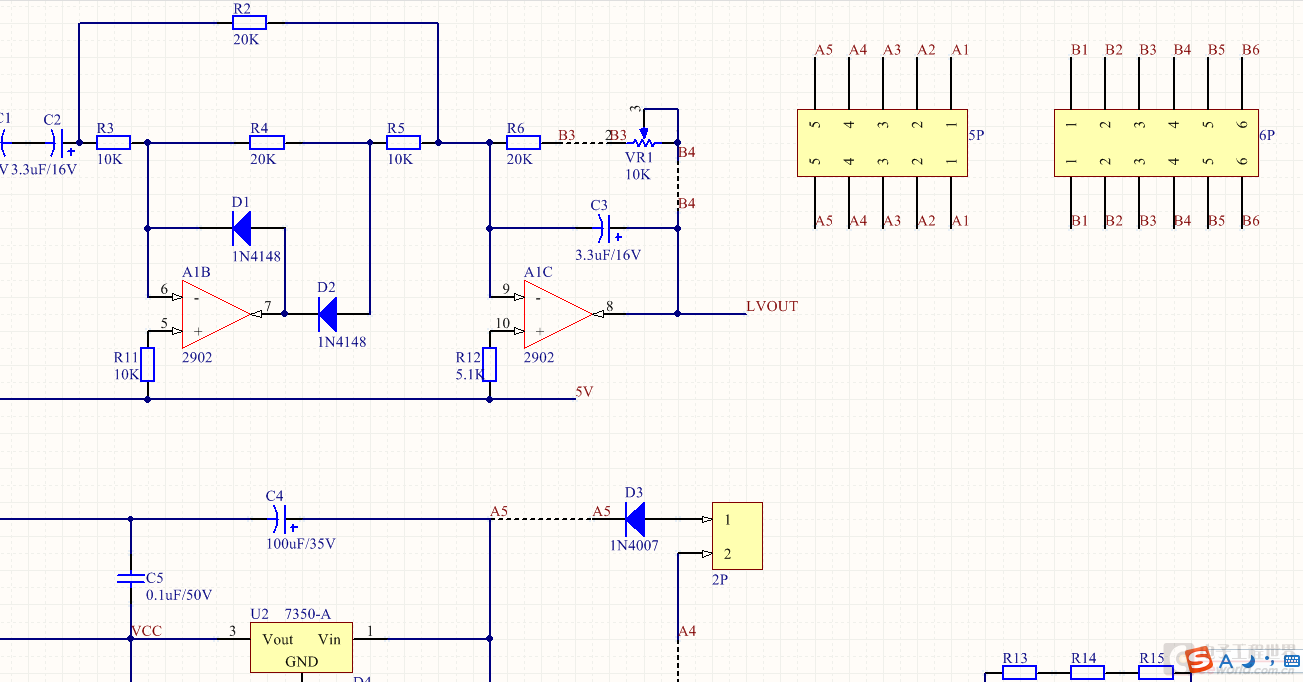

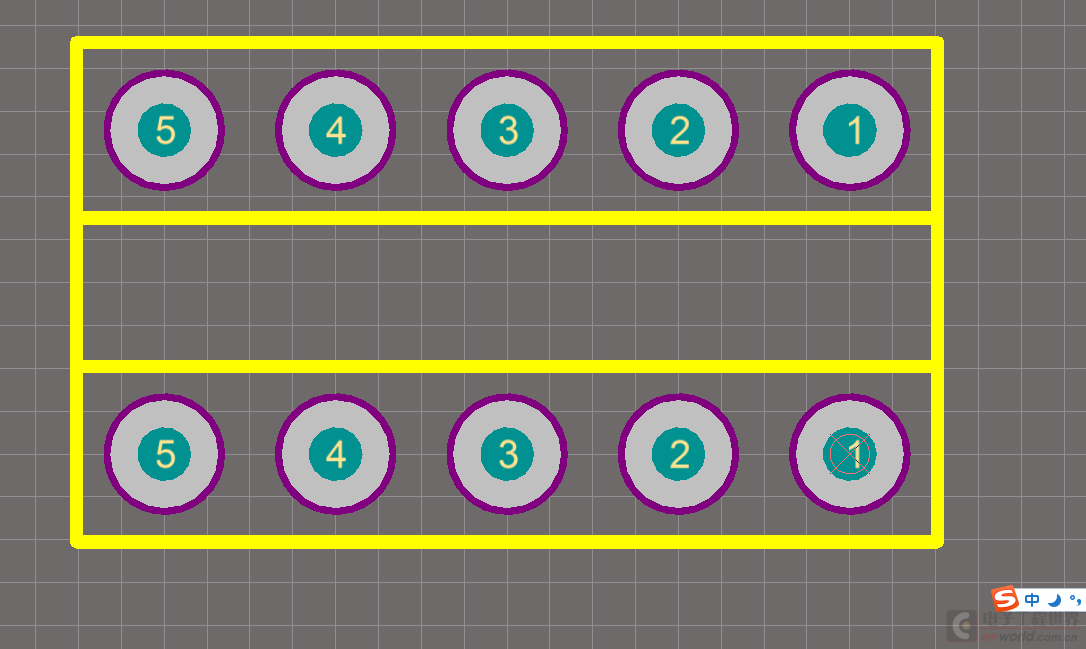

这是原件的封装
我这个PIN的脚不是对的吗

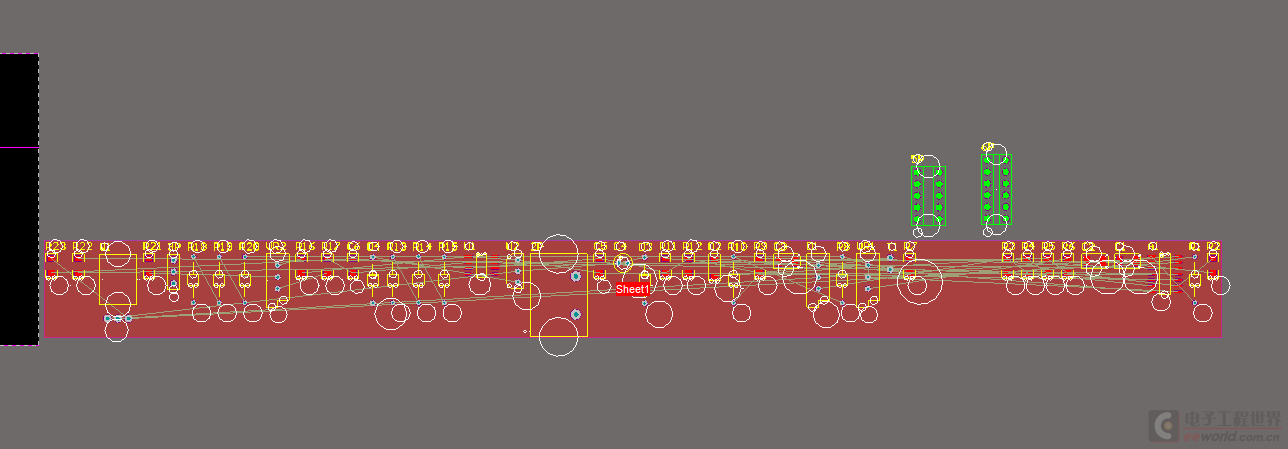

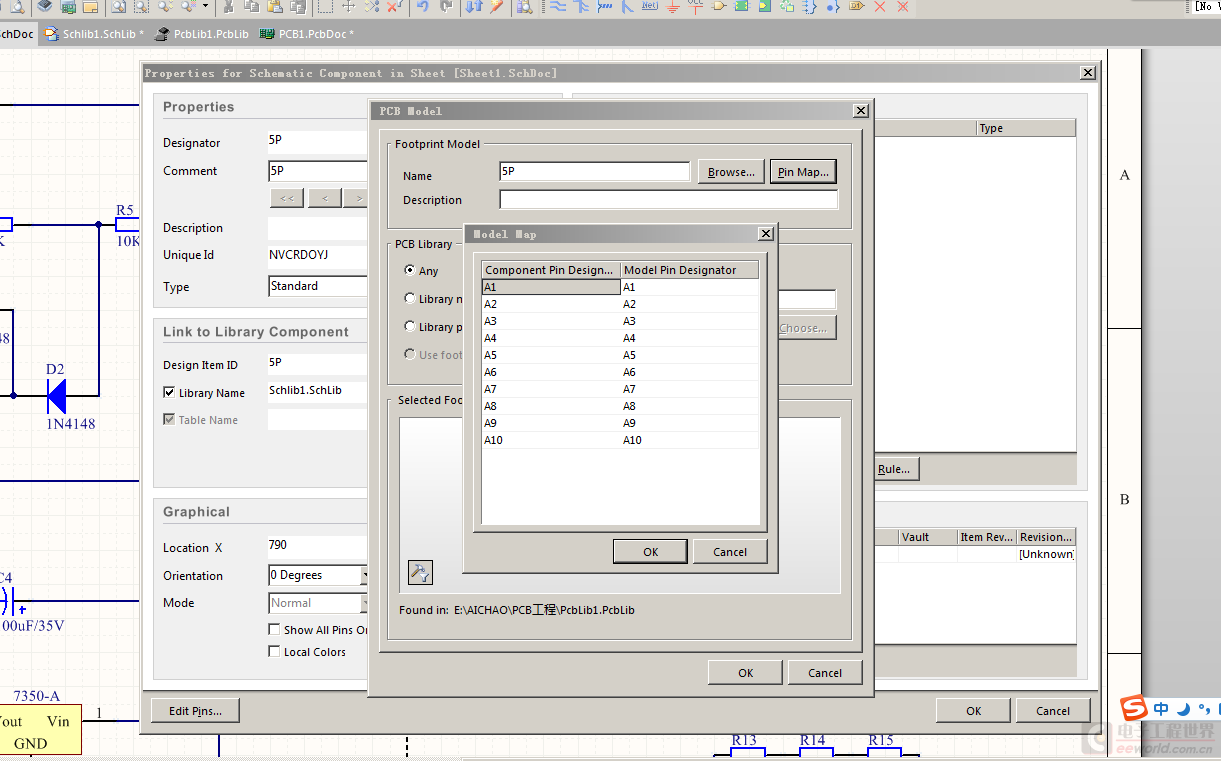

。。。你前面截图出来的pin就是不对的啊。晕。。你选择的那个封装他的pin的标号是1,2,3,4，。。这样的。。你要不然进入pcb库界面把那个封装跳出来改一下pin的名字。你这里查的是原理图要对应的pcb封装的pin脚。。但是你给他添加的那个封装类型却不是A1,2，，这种形式的。。而是单纯数字的。所以你要去pcb库界面去更改。。
