請問各位，AD10怎麼可以把A面的多個零件一起轉移到B面

2019-03-27 10:31发布

站内问答 / 电路设计
4452 5 1646
請問各位，AD10怎麼可以把A面的多個零件一起轉移到B面
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
qwqwqw2088
1楼-- · 2019-03-27 16:04
< 本帖最后由 qwqwqw2088 于 2016-9-10 11:47 编辑

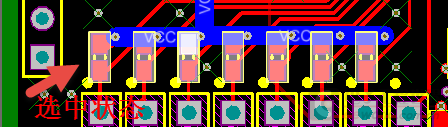

shift选中所要移到下面层的全部器件，这里指这排电阻

重要一步

F11

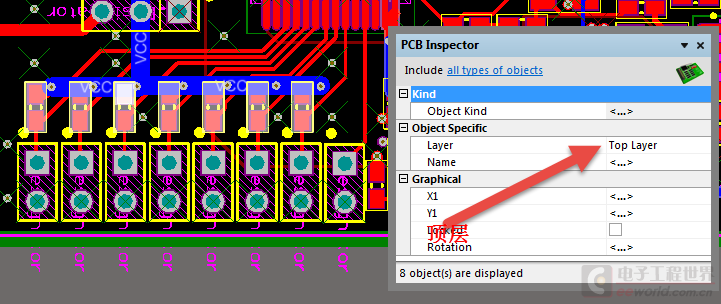

出来PCB Inspector对话框

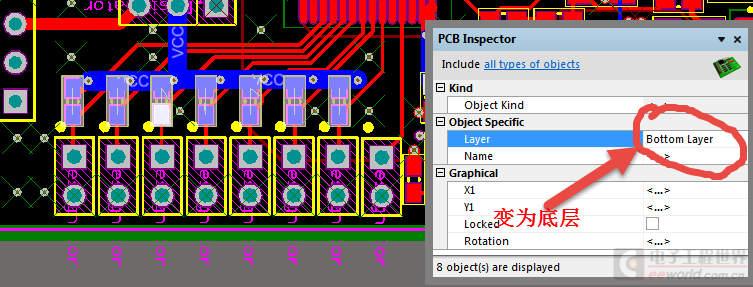

所选器件的确是在顶层，然后，修改为Bottom Layer 2016-09-10_11-31-03.png


回车确认

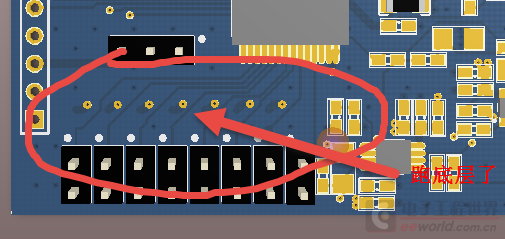

切回3D看效果，，顶层没有了

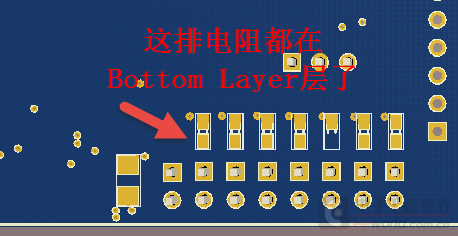

都在Bottom Layer了


qwqwqw2088
2楼-- · 2019-03-27 20:26
 精彩回答 2  元偷偷看……
5之蒲公英
3楼-- · 2019-03-27 23:30
选中要翻面的器件，然后按L健也可以，器件就会跳转到背面了
Ashley_Zhai
4楼-- · 2019-03-28 04:25
謝謝各位了，問題解決了
ttgoer
5楼-- · 2019-03-28 04:26
选择要移到背面的，
按住，L
OK,按到背面了。
