拼板连接的问题

2019-03-27 10:31发布

捕获.PNG 捕获.PNG1.PNG 捕获.PNG2.PNG

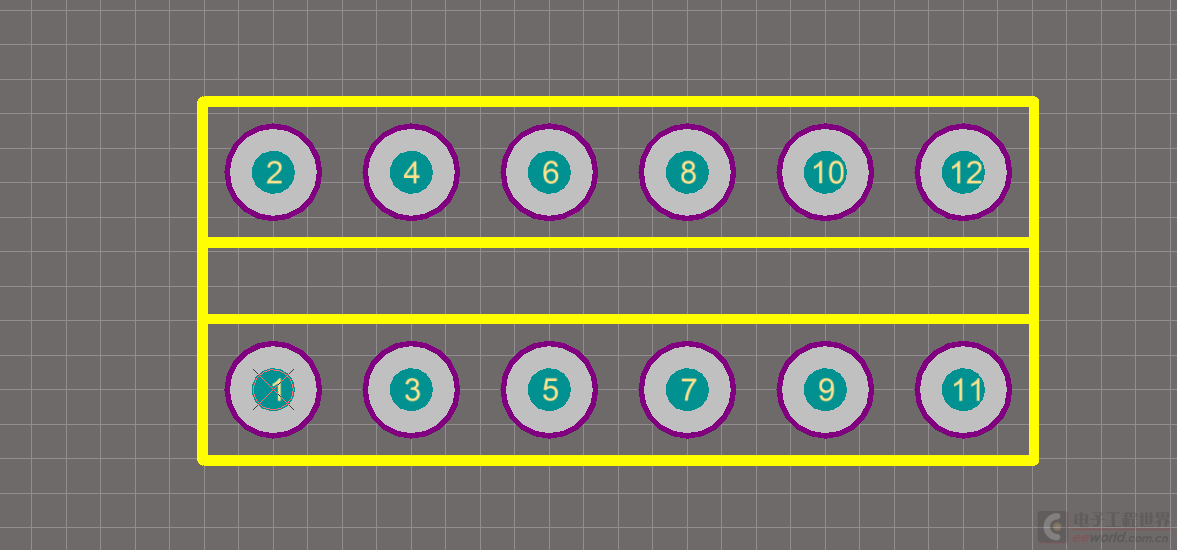

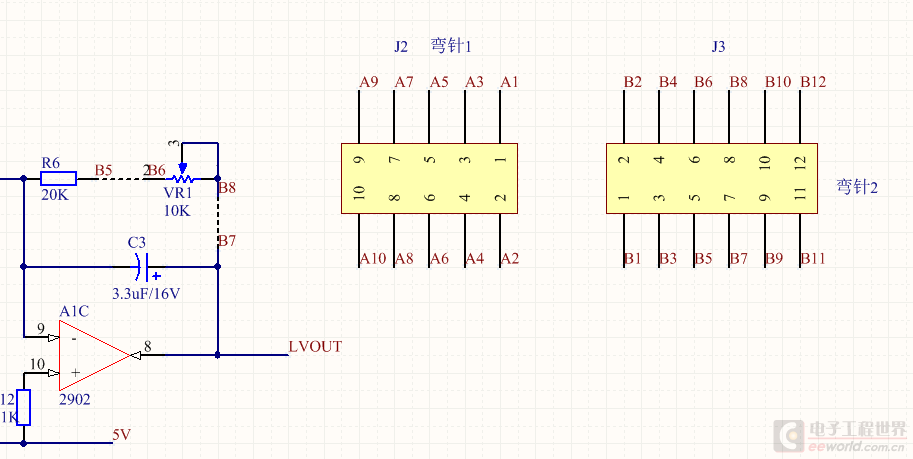

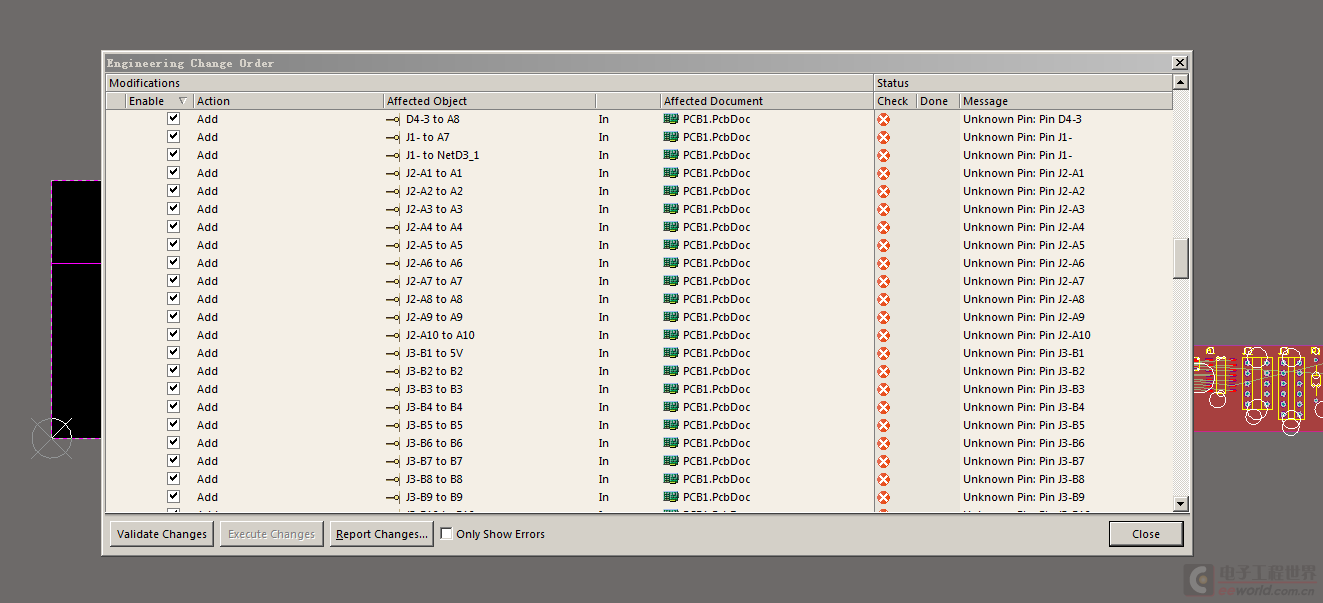

我现在画的是块拼板,第一张画的是原理图;第二张是封装库的图;等我把这个封装导到原理图时,第三张的规则检查就显示全部出现了错误,请高手指教;应该怎么画拼板两边连接的那个封装。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
qwqwqw2088
1楼-- · 2019-03-27 16:24
< 应该是给楼主有过建议,请原理图做好后,要编译一下,是否有告警

应该多半是元件库和封装引脚不对应问题
huaiqiao
2楼-- · 2019-03-27 18:20
拼版的事情,如果自己不擅长就交给板厂,为啥要把板厂的活抢过来干呢。还有ECO有错误,就检查pcb引脚封装是否与你的原理图库的元件引脚的标号一致。
qq849682862
3楼-- · 2019-03-27 23:53
 精彩回答 2  元偷偷看……
