从原理图导到PCB求助

2019-03-27 10:31发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

6条回答

1楼-- · 2019-03-27 16:32

< 应该是提示有错误，不符合规则

2楼-- · 2019-03-27 17:17

可能是重叠错误
Design----rules
找placement---component clearance修改

3楼-- · 2019-03-27 22:03

看是不是哪设置错了，一般要是不符合规则，不会将原理图转化为pcb的

4楼-- · 2019-03-27 22:59

精彩回答 2 元偷偷看……

5楼-- · 2019-03-28 00:25

规则设置下啊。你做封装的时候要注意下。

6楼-- · 2019-03-28 03:17

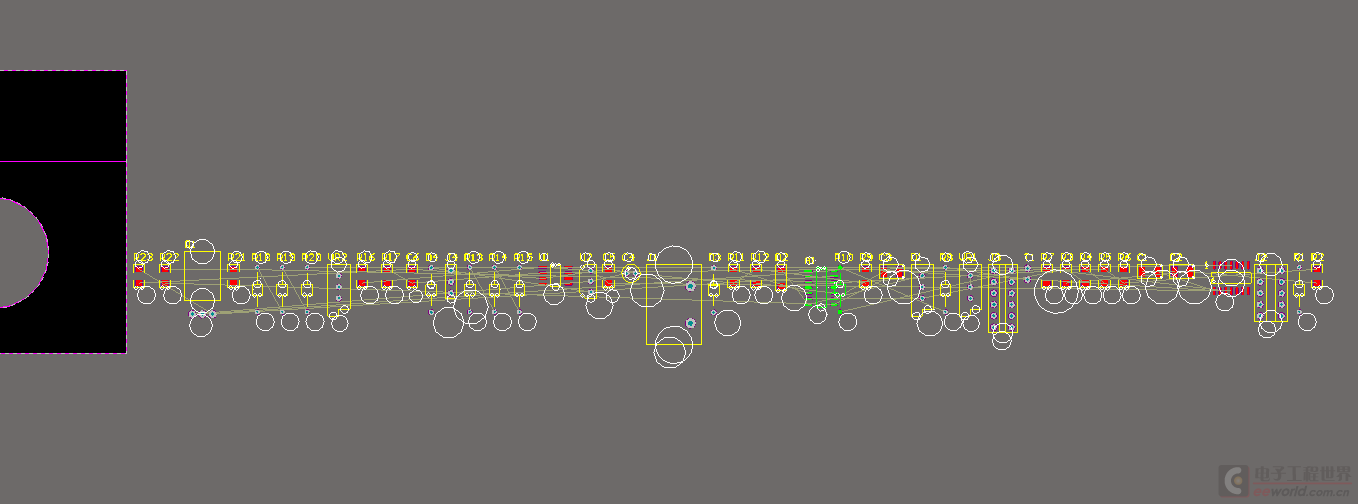

看起来有点像你的这些元件的管脚没有网络属性哦。图太小，看不是很清楚。
