布局
大家好~上次发了一个自动布线版本的帖子,听从各位前辈意见改进之后现在是一个纯手工布线的版本,并且电阻电容大多改为了贴片电阻,封装都是1206.

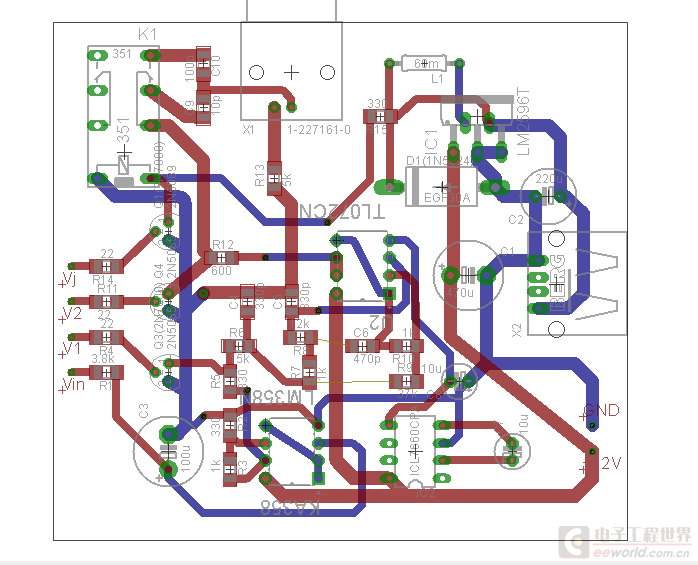

发现改为贴片电阻之后布线比之前有一个缺点,就是必须要加很多过孔才行。。。例如图中大概加了5个过孔。
后来软件检查是警告说drill size,意思是过孔的大小问题?
小弟在这里问一下过孔的大小应该怎么决定?线宽吗?
另外图中V1V2VinVj以及+12V和GND这几个过孔是焊接接口的,其余的几个过孔只是起连接线的作用。。
我想问一下我这种做法对吗?过孔具体该怎么应用?
纯小白问题很蠢。。希望大家不要介意。。
此帖出自
小平头技术问答
过孔数量不是重点,要优化的是走线和摆放。这个要锻炼下空间想象力,呵呵。
但是可以做得再紧凑一点,0603电阻的下面都可以过线,就别说1206了。
还有,要利用大面积铺铜,特别是在电源电路里面。
一:如果是类似单片机最小系统之类的小板子,只需要考虑摆放美观,电源线稍稍加粗即可,一般走线方式不会出现问题。
二:电源布板,这个要求就要稍高,先是要考虑走线尽可能短(避免线上阻抗),其次是若是开关电源,输出尽可能排的紧凑。
三:高频信号走线,尽量不要有过孔,这会带来很多干扰,具体的你可以查资料看。
四:就是多层板的排布,这个就要参考上面三条来布,到时候注意的就是信号线走线尽可能用地层隔开,避免干扰。
PS:你这次改版的走线在我看来还是很乱,虽然走直角或是锐角的毛病你改了,但是真的,你自己看来不乱吗?建议重新布板,还有,我上次说的让你不要用自动布线,其实你理解错了。想你刚接触制版,你可以先把器件摆好,然后自动布线一下,你先看看电脑是怎么布线的,你记一下大概,然后撤销手动布线。电脑布线做一个参考,我相信比你现在手动布线的好看。没别的意思啊,好好加油,大家都是这么过来的。
