cadence一些原理图问题求助

2019-03-27 10:32发布

    1.我想在原理图中放置一些大过孔,连接在关键网络上方便后面做测试,如下图,不知道capture中怎么操作?

    2.在作原理图符号时,有的器件有NC引脚,这种需要画出来吗,不画出来到时候和封装相联系会不会报错?

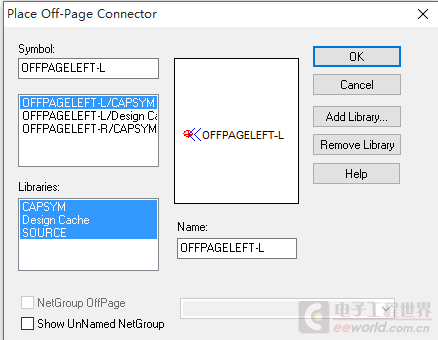

    3.这种是capture的连接符吗,是全局有效的吧,确认一下。

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
3条回答
人民币的幻想
1楼-- · 2019-03-27 18:27
 精彩回答 2  元偷偷看……
仙猫
2楼-- · 2019-03-27 22:17
1、自己定义一个不安装的“器件”,如这个器件是直插式的,那么又兼作过孔了。
 如这个“器件”调试时或许真预备要焊个测试针什么的,PCB设计时要考虑用热风焊盘,而通常过孔是不焊接的。
2、记得电路图上好像NC不画也行,不报错,但即使如此也强烈建议画上,设计留隐性的东西不是好习惯,或许以后有人要为此绞脑汁,不值。
3、如上所述。
flashtt
3楼-- · 2019-03-27 22:50
仙猫 发表于 2016-9-7 20:45
1、自己定义一个不安装的“器件”,如这个器件是直插式的,那么又兼作过孔了。
 如这个“器件”调试时或 ...

谢谢你的回答:
1.实际上我是要加入这样的测试点,我现在采取的办法是加入一个元件TP?,把它的封装做成一个焊盘就行: 捕获.PNG
2.多画NC引脚也行,一是在原理图上不够美观,还要给它们打上叉,如果能在元器件符号上隐去当然是最方便的。
