新手学生第一次画pcb板子,求指导

2019-03-27 10:33发布

lm2596-4.brd (98.96 KB, 下载次数: 1) 2016-8-31 03:17 上传 点击文件名下载附件 lm2596-4.sch (787.67 KB, 下载次数: 0) 2016-8-31 03:17 上传 点击文件名下载附件 lm2596-4_00.job (116.87 KB, 下载次数: 0) 2016-8-31 03:17 上传 点击文件名下载附件 lm2596-4_01.job (119.2 KB, 下载次数: 3) 2016-8-31 03:17 上传 点击文件名下载附件 lm2596-4_02.job (119.33 KB, 下载次数: 3) 2016-8-31 03:17 上传 点击文件名下载附件

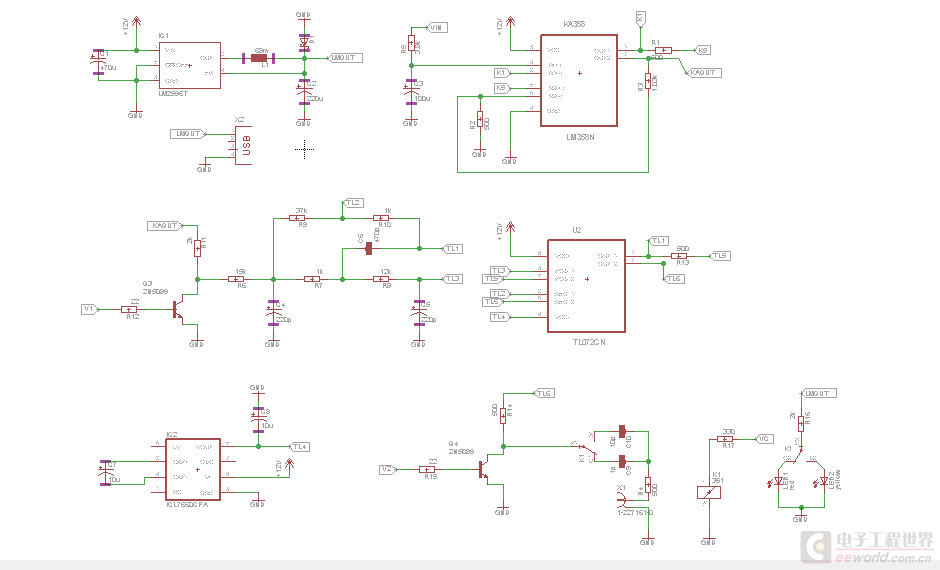

原理图 原理图
原理图

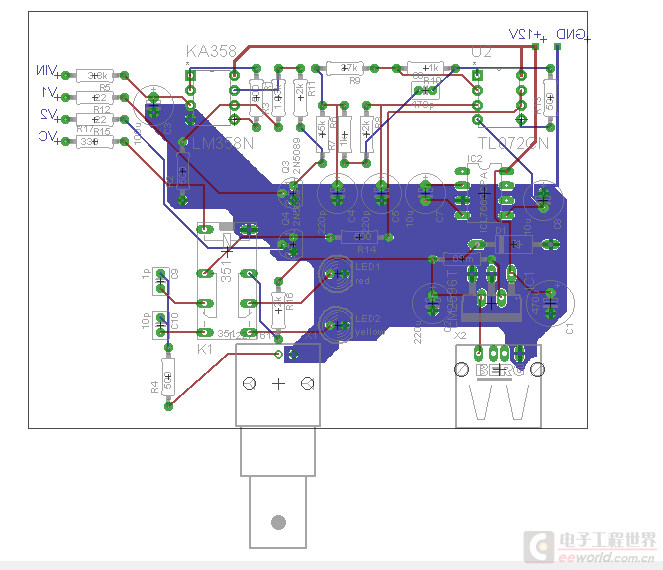

layout layout
布局
另外问一个问题:图里有一部分是用lm2596把12V转5V给树莓派供电。(右下角usb插头)自己总感觉少了点啥。保险丝?还是什么?电流会不会过大?拿废弃手机试充电过一次,lm2596很烫。
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
