AD10转PCB时为什么出现下这样的错误
2019-03-27 10:35
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
14349
6
1651

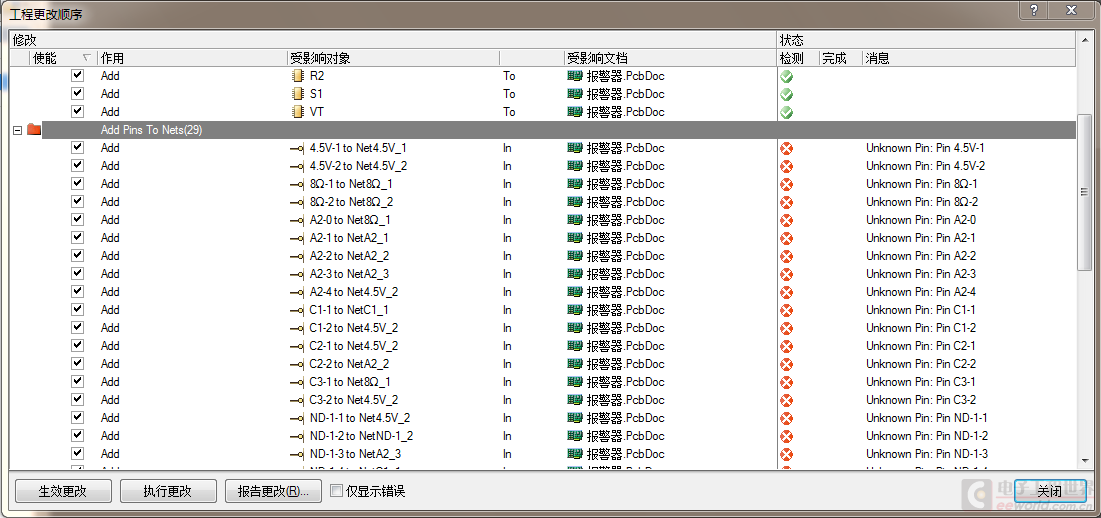

一直出现这样的错误,元器件还有连接线都重新画了,还是这样,求解
此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
5之蒲公英
1楼-- · 2019-03-27 18:37
< 这个事封装引脚对饮问题吧,PCB封装与原理图封装管脚不是一一对应,建议检查下封装
加载中...
qwqwqw2088
2楼-- · 2019-03-27 19:13
原理图中元件库与元件的封装管脚不对应造成的
转换PCB之前要对原理图进行编译
【Project】→【Compile Document ... .SchDoc】,编译后,若有错误或警告,在右下角【System】→【Messages】里可以具体查看,双击具体的错误或警告来突出显示具体错误或警告的位置;全部OK后在转换生产PCB,一般错误会少,甚至没有
加载中...
damiaa
3楼-- · 2019-03-27 20:06
应该是原理图封装和PCB的不对应吧。
加载中...
huaiqiao
4楼-- · 2019-03-27 21:45
原理图引脚编号跟PCb封装不对应,这个楼主仔细检查就知道了。我举个例子,如二极管,你的原理图中是pin1,pin2.在PCB库中是A和K,所以会造成类似你这样的情况。
加载中...
Ashley_Zhai
5楼-- · 2019-03-27 23:17
精彩回答 2 元偷偷看……
加载中...
Hurricane_csz
6楼-- · 2019-03-28 04:28
AD10的BUG?
加载中...
