贴片轻触开关的PCB怎么画？

2019-03-27 10:36发布

站内问答 / 电路设计
16813 7 1276

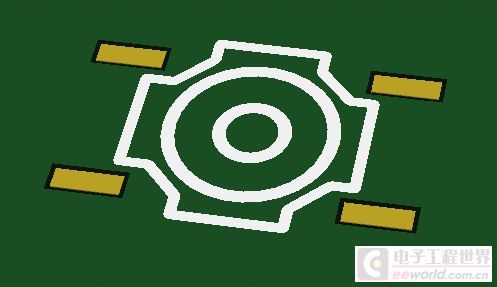

就是则个图，好心人帮帮忙啊 QQ图片20160827080434.png
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
changxt
1楼-- · 2019-03-27 15:22
< 你是要做封装库吗？
菜鸟会变强
2楼-- · 2019-03-27 18:36
changxt 发表于 2016-8-27 08:40
你是要做封装库吗？

对啊
jwyx
3楼-- · 2019-03-27 21:27
点这里 1.png
贴片按键.PcbLib (39 KB, 下载次数: 54) 2016-8-27 13:09 上传 点击文件名下载附件

qwqwqw2088
4楼-- · 2019-03-27 23:19
菜鸟会变强 发表于 2016-8-27 08:53
对啊

做这样的按键开关很简单，，就是四个贴片焊盘
可以按照1楼贴的图尺寸做，或者找一个类似的修改
qwqwqw2088
5楼-- · 2019-03-28 02:08
 精彩回答 2  元偷偷看……
changxt
6楼-- · 2019-03-28 07:42

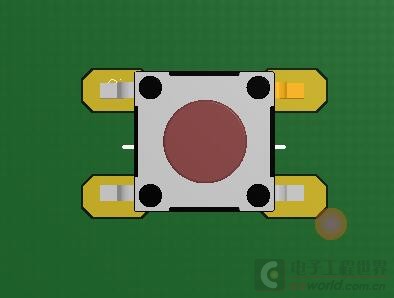

1.jpg PCB1.PcbDoc (620 KB, 下载次数: 79) 2016-8-29 08:15 上传 点击文件名下载附件


找了个尺寸差不多的，如果不合适你再微调一下
