从原理图导到PCB板的问题

2019-03-27 10:39发布

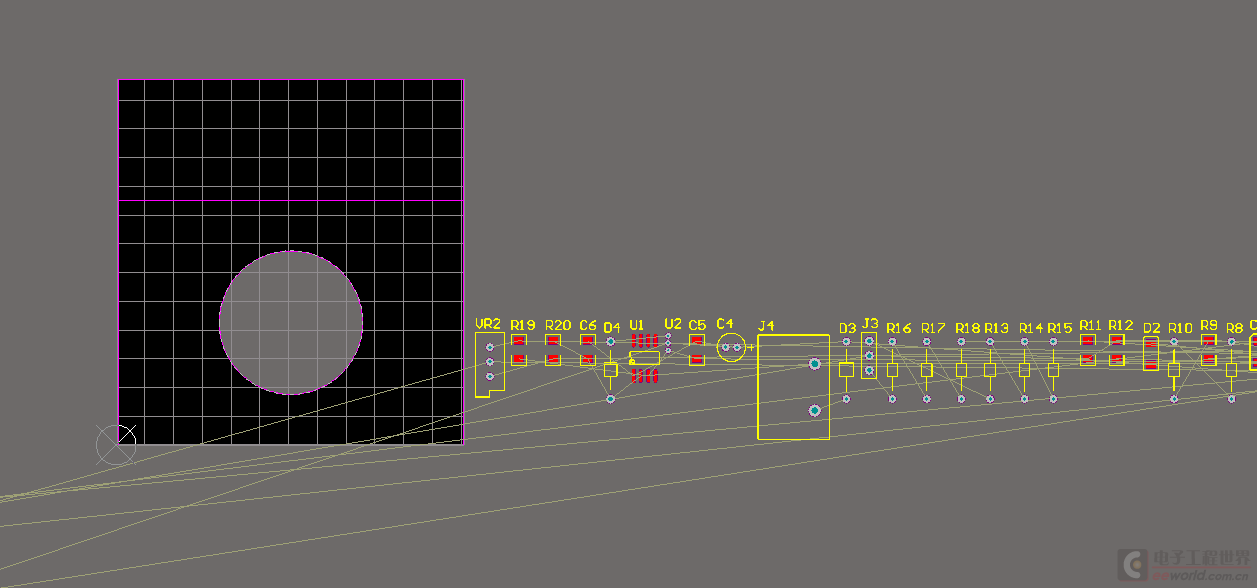

上图这个是我从原理图导到PCB后的情况;左下方那些线我都不知道连到哪里去的,为什么会这样;请指教。

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
ddllxxrr
1楼-- · 2019-03-27 17:18
< 左下方一定有元件,而且这个元件很有可能是你自制封装了,不过你可以在设计下选,那个显示整个画面就可以看到了
5之蒲公英
2楼-- · 2019-03-27 22:54
楼上说的对,也可能是你原件封装时圆点的选取有问题,可以找到那个原件看下封装的圆点
littleshrimp
3楼-- · 2019-03-28 00:09
在布局前可以全选所以器件 然后执行工具菜单 器件布局 在矩形区域排列      在PCB拖一个矩形区域 所有器件都会在你的矩形区域集合
NJMKL
4楼-- · 2019-03-28 01:45
ddllxxrr 发表于 2016-8-12 11:55
左下方一定有元件,而且这个元件很有可能是你自制封装了,不过你可以在设计下选,那个显示整个画面就可以看 ...

设计哪里怎么选全屏
ddllxxrr
5楼-- · 2019-03-28 03:46
 精彩回答 2  元偷偷看……
15369350004
6楼-- · 2019-03-28 06:45
你看看你画这幅图的PCB库文件,其中肯定有偏离中心老远画的封装,看情况应该是画在了第三象限,你找一下,挪一下位置,保存,更新一下工程,重新导入,应该就可以了
