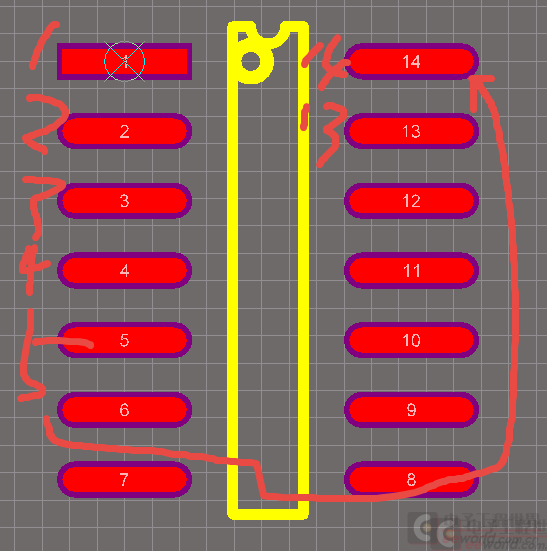

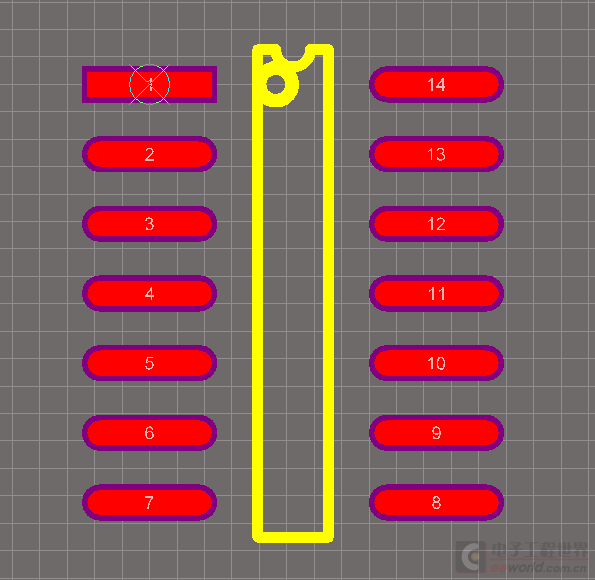

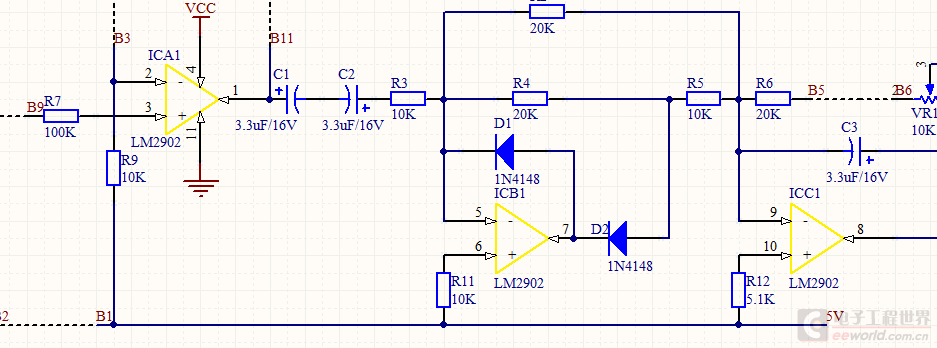

原理图上的四个三角形{有一个没截图}是一个封装里面的；我怎么把下图这个封装添加到那四个三角形里面去



此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
20条回答
qwqwqw2088
1楼-- · 2019-03-27 20:01
< 本帖最后由 qwqwqw2088 于 2016-8-6 23:26 编辑

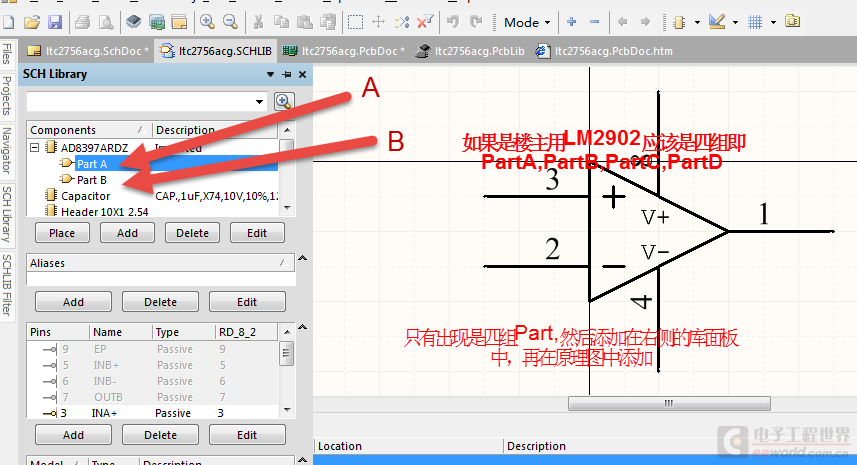

还需要说的是，原理图中的元件库中，几个部分要在一个元件名下，才行
看图
飞鸿浩劫
2楼-- · 2019-03-27 20:34
准确的说是四个等腰三角形
lcofjp
3楼-- · 2019-03-27 23:09
编辑“三角形”的原理图符号，添加封装信息。
这个“三角形”是在哪个库里面的元件还是你自己库里的元件？只能编辑自己库里面的元件。
qwqwqw2088
4楼-- · 2019-03-28 00:09
原理图中元件和PCB封装的序号，一一对应即可
ywlzh
5楼-- · 2019-03-28 02:19
 精彩回答 2  元偷偷看……
kk118a
6楼-- · 2019-03-28 05:11
你编辑一个“三角形”的原理图添加封装信息，其他的就不用管
1 2 3 4 下一页
