请大仙指教

2019-03-27 10:44发布

在PCB设计时,原理图右下角的那个框怎么编辑 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
5条回答
xxxlzjxxx
1楼-- · 2019-03-27 13:42
< 本帖最后由 xxxlzjxxx 于 2016-7-29 16:14 编辑

  你可以直接去AD安装路径下模板的路径,打开原理图模板就可以编辑了


yl20084784
2楼-- · 2019-03-27 14:14

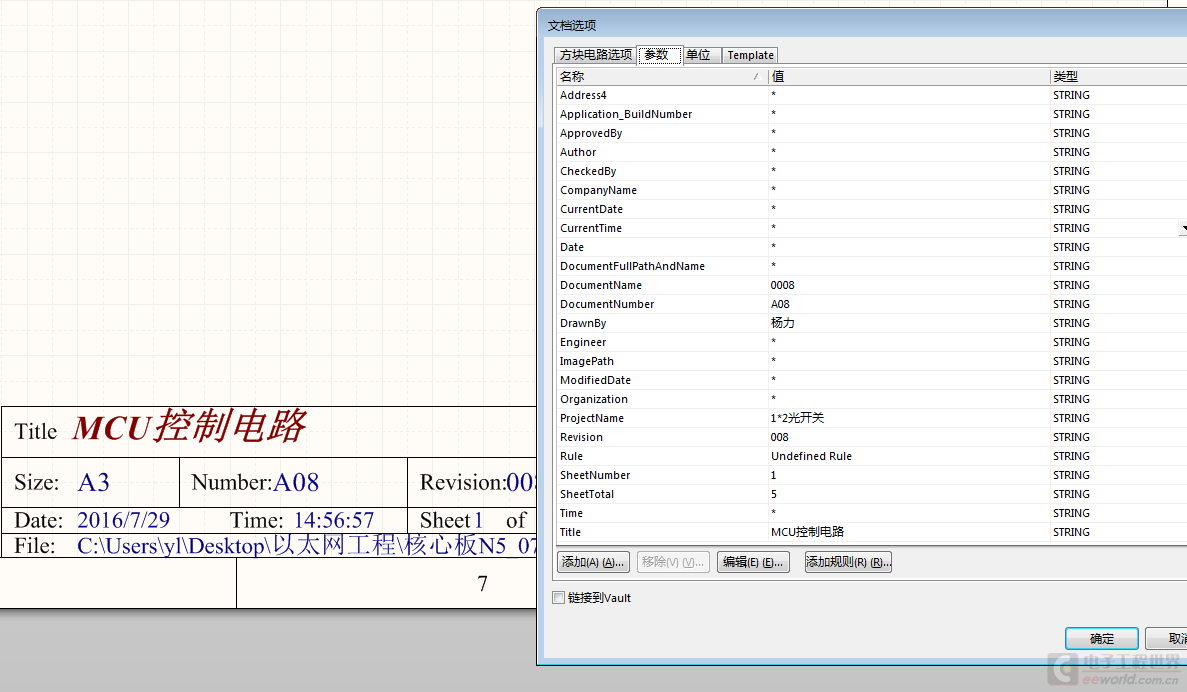

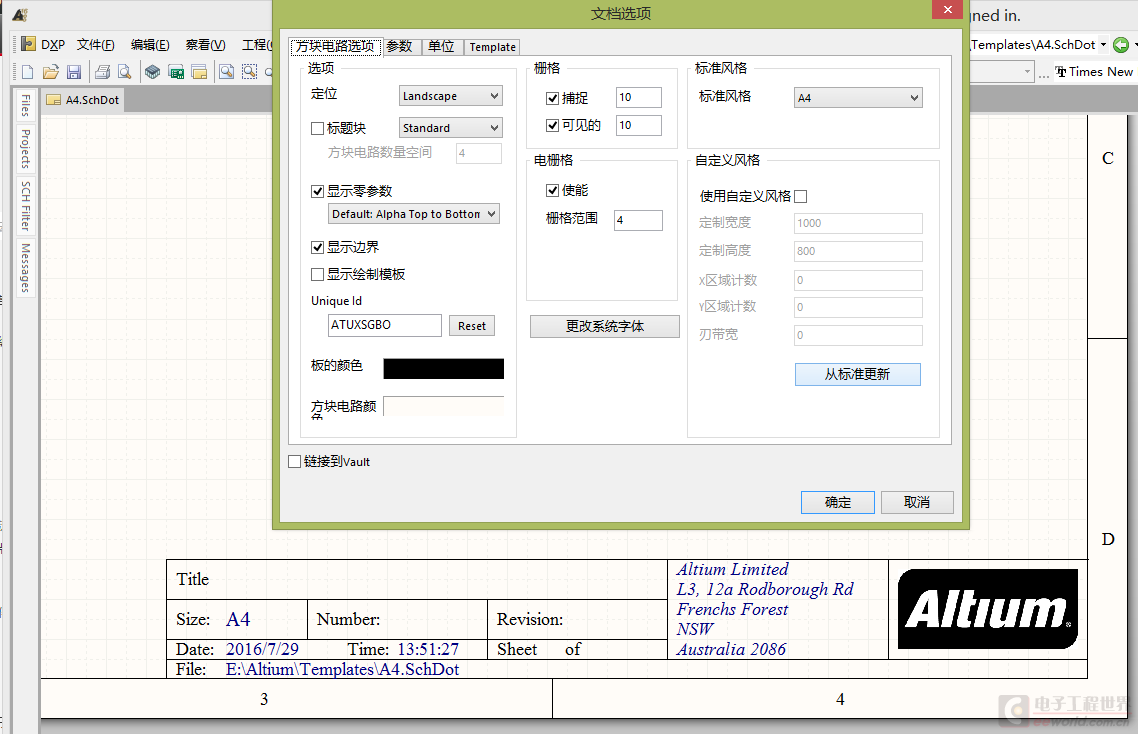

刚好你问这个问题,我也来研究了一下,就是二楼说说的那样,不过是在她贴的帖子的参数页里面取设置。
之前我都是用字符串来覆盖到那个框框的相关位置的....

NJMKL
3楼-- · 2019-03-27 16:25
 精彩回答 2  元偷偷看……
xxxlzjxxx
4楼-- · 2019-03-27 17:42
NJMKL 发表于 2016-7-29 15:48
我用的是AD6.9版;我找不到你说的安装模板的路径;望能详细指点

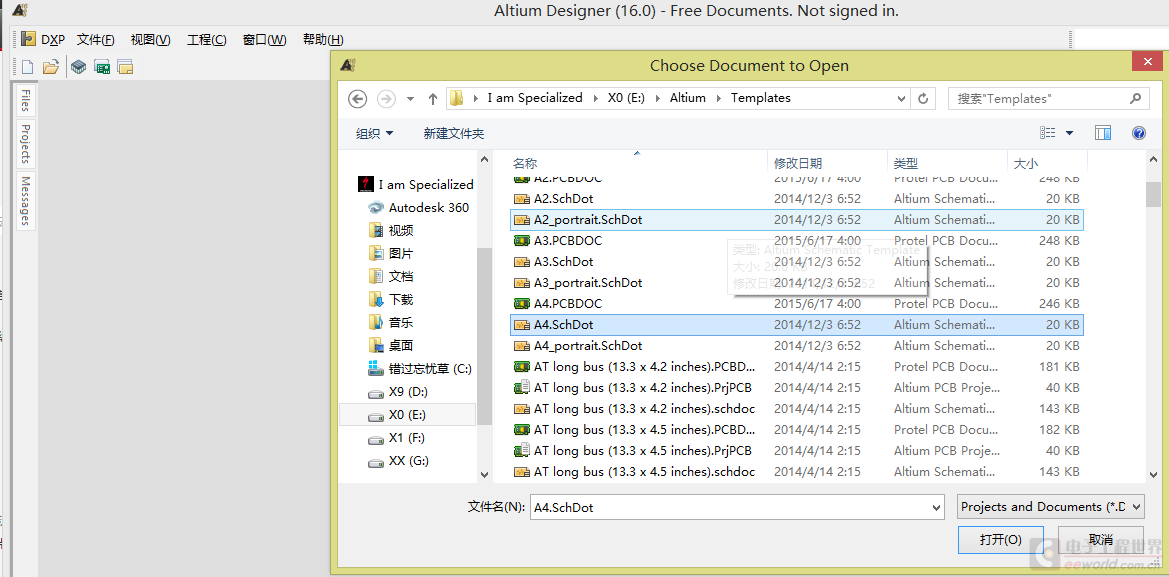

不好意思没用过6.9的,,我从10用到16,现在都转战cadence了,你AD的安装路径下面应该下图这个路径塞,然后随便打开一个模板就可以修改了。
NJMKL
5楼-- · 2019-03-27 22:20
xxxlzjxxx 发表于 2016-7-29 16:17
不好意思没用过6.9的,,我从10用到16,现在都转战cadence了,你AD的安装路径下面应该下图这个路径塞,然 ...

谢高手指点;问题解决,祝你一生平安
