关于运放opa277的封装

2019-03-27 10:44发布

本帖最后由 ieee_kirito 于 2016-7-25 20:56 编辑

本人大三参加电子创新大赛,需要用到opa277和opa2277的运放,但是Altium designer库里是没有的,

http://www.ti.com.cn/product/cn/OPA277/quality

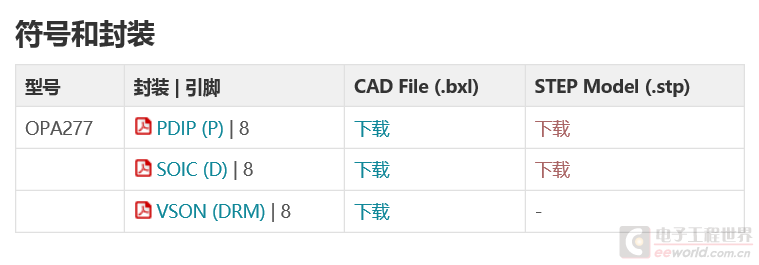

于是百度,登录这个网站,找到符号和封装

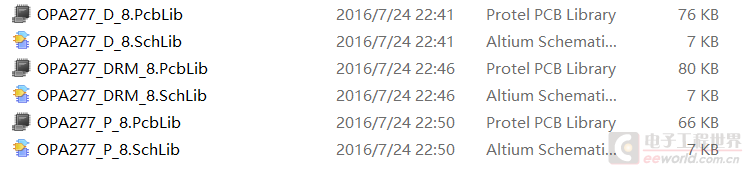

我把下面3个封装都用urta导入到Altium designer,变成3个pcb图,3个原理图,
现在问题来了
这三个都是opa277?随便选其中一个就行?还是得3个合并到一起?我新手不太懂
求大神指点一二

顺便问下,WXD3-13这个电位器Altium designer有吗?我百度搜索完一点相关性都没有,开始慌了,怎么弄?


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
dontium
1楼-- · 2019-03-27 15:29
< 这个手册中http://www.ti.com.cn/cn/lit/ds/symlink/opa277.pdf
有几种封装都是它。使用什么封装,主要看你买到手的是什么封装的器件。买的是什么就做什么封装。
ieee_kirito
2楼-- · 2019-03-27 16:35
dontium 发表于 2016-7-25 22:44
这个手册中http://www.ti.com.cn/cn/lit/ds/symlink/opa277.pdf
有几种封装都是它。使用什么封装,主要看 ...

那不同的封装性能上有差别吗?
dontium
3楼-- · 2019-03-27 16:38
ieee_kirito 发表于 2016-7-26 08:49
那不同的封装性能上有差别吗?

差别肯定是有的。最起码PCB布板时是有差别的。

它的差别,可以在手册中找到。例如手册里的表6.4,就说了不同封装的热阻。
strong161
4楼-- · 2019-03-27 19:53
就是同一个芯片不同封装,使用时用任何一种封装都可以,你只是参加电赛用PDIP最方便,百度不到的型号也可以去google,淘宝上查一下。
