< 这个在工具栏有命令

1、首先你要搞清楚你的编号为“1”的焊盘的半径多大，外边那个圆弧的内半径和外半径分别是多大，
2、其次你要搞清楚，这个圆弧的角度。
3、其实这个实现起来并不困难

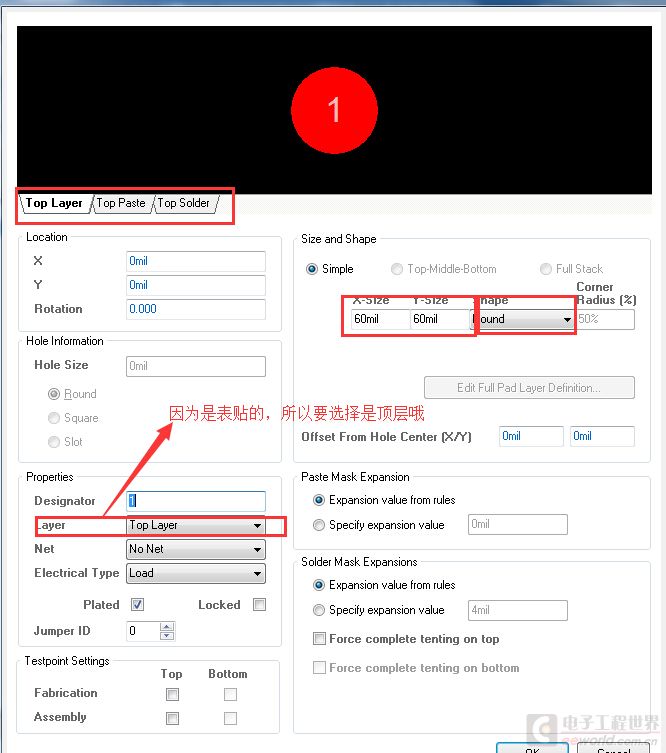

     ①、在画pcb封装库时，在原点处画一个半径为60mil的焊盘

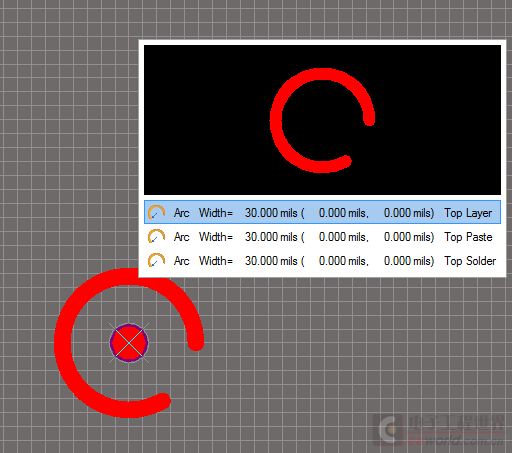

     ②、利用下面的圆弧工具，画圆弧（这里就用到了上面说的，内半径和外半径，还有圆弧的弧度）
          画一个符合你要的焊盘的圆弧，然后复制三次并粘贴在同一位置
        （因为这里有点像异形焊盘，表贴的焊盘是由三层组成的Top layer，Top paster，Top Solder组成，
          如果选中这三个后，有组合选项的话，可以组合成一个 这个在第一章图我已经标记给你了）。


反正，思路就是这样了，具体的要你自己去画了。

brain发烧友 发表于 2015-9-21 09:06
那圆弧画好之后如何添加网络标号呢？

你想办法看看能不能将我说的三个组合，组合在一起不就可以了吗

huaiqiao 发表于 2015-9-21 11:09
你想办法看看能不能将我说的三个组合，组合在一起不就可以了吗

组合起来之后可以添加网络编号，但是会出错，是什么原因呢？

brain发烧友 发表于 2015-9-22 13:21
组合起来之后可以添加网络编号，但是会出错，是什么原因呢？

截图说明啊，在什么报错的？你这样描述谁知道是什么错误呢？
