1009877836 发表于 2016-6-29 09:34 应该没有吧 AD中好像是自己连得
qq849682862 发表于 2016-6-29 09:55 建议楼主如图示处理 图纸也会清爽很多 设置： 效果图：
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 ohahaha 的问题《AD中画原理图时如何在十字连接时默认为有结点》','https://www.xiaopingtou.net/q-24877.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}

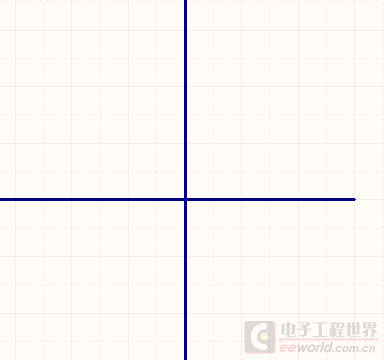

求助求助，我的AD软件上现在画两条相交的线段的时候，交叉过去默认是没有连接上的，也就是图1这个样子：
求助求助，我的AD软件上现在画两条相交的线段的时候，交叉过去默认是没有连接上的，也就是图1这个样子：
应该有的吧，我记得这个应该是可以设置的，但是我不知道在哪个功能里。

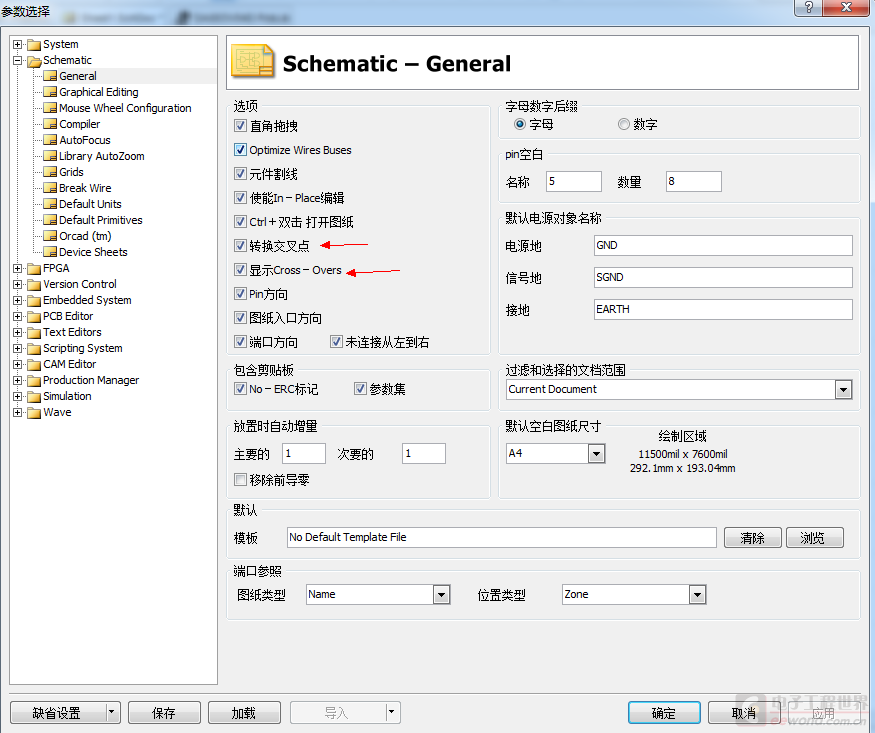

设置：

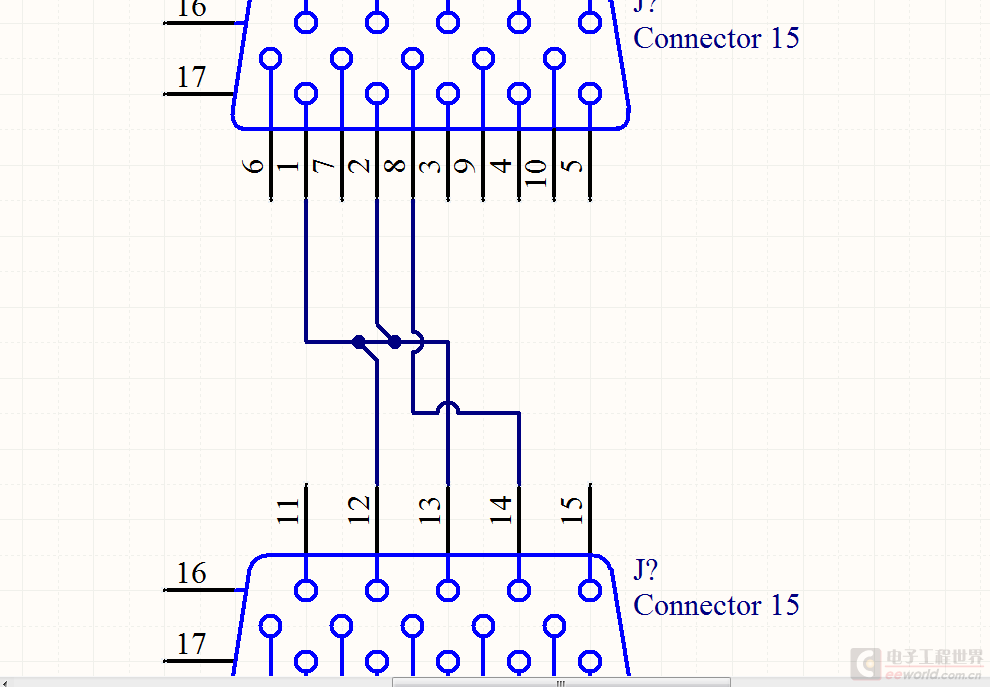

效果图：

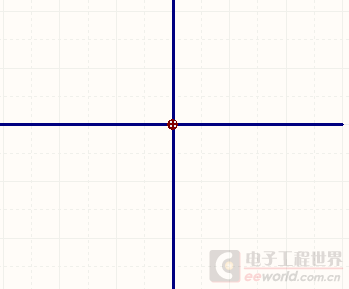

在Place菜单下有个Manual Junction。 演示结果如下哦
