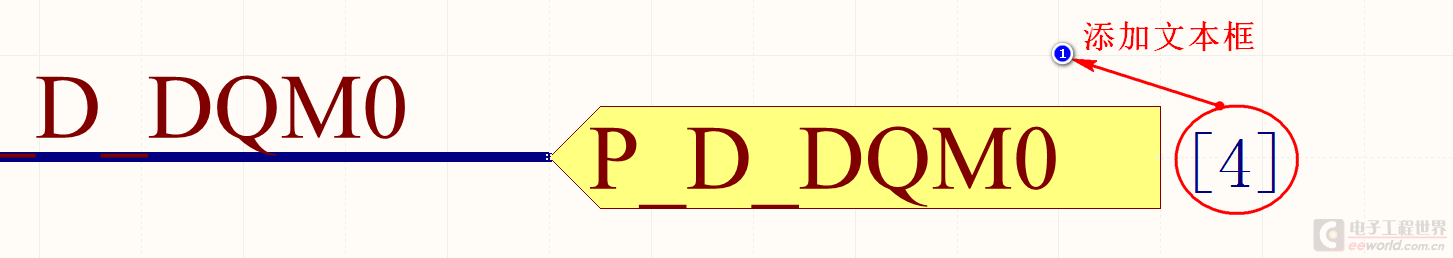

huaiqiao 发表于 2016-6-2 16:51 可以的。你看如下的图就明白了
flying510 发表于 2016-6-2 19:20 你好，你这个是自己添加的啊？不能软件生成？
flying510 发表于 2016-6-2 19:21 不是，应该是软件生成的，当然我这份不是用AD生成的？
最多设置5个标签!

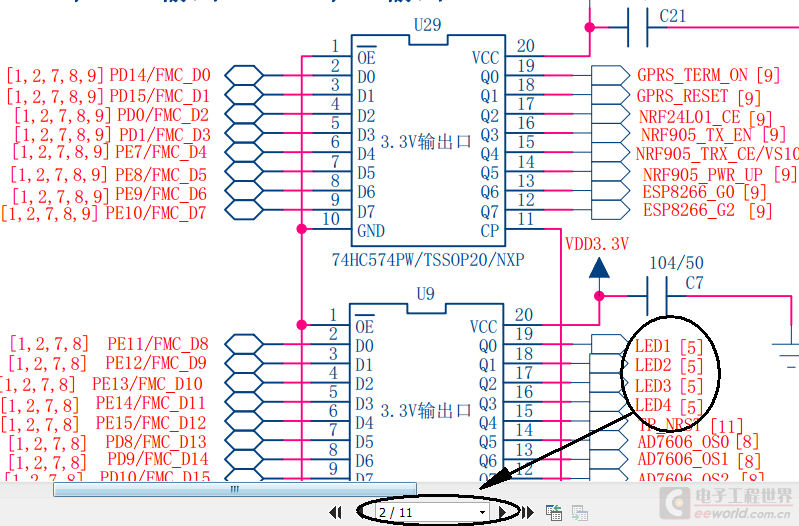

如上图，，LED1 后面有个5代表连接到第5页

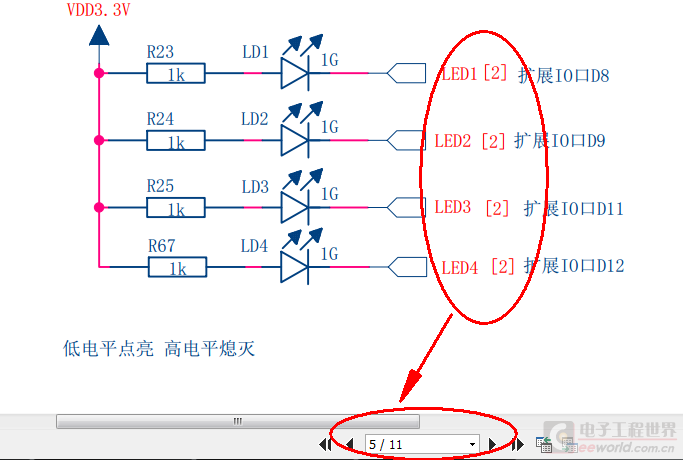

如上图，，LED1 后面有个2代表连接到第2页
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 flying510 的问题《Altium 能实现网络标号指示页的功能么？》','https://www.xiaopingtou.net/q-24893.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
AD软件提供了6类网络标识：Net Label(网络标号)，Port(端口)，Sheet Entry(图纸入口)，Power Port(电源端口)，Hidden Pin(隐匿引脚)、Off-sheet Connector(图纸外连接符)
你好，你这个是自己添加的啊？不能软件生成？
好像不能吧。我还没碰到过，软件自动生成的呢。。。o(∩_∩)o 哈哈
“应该是软件生成的”?
AD 可轻松生产PDF，但网络标号指向页码，表示没搞过，望楼主弄好后，记住给大家分享啊
