本帖最后由 wolfcan 于 2016-5-18 21:45 编辑

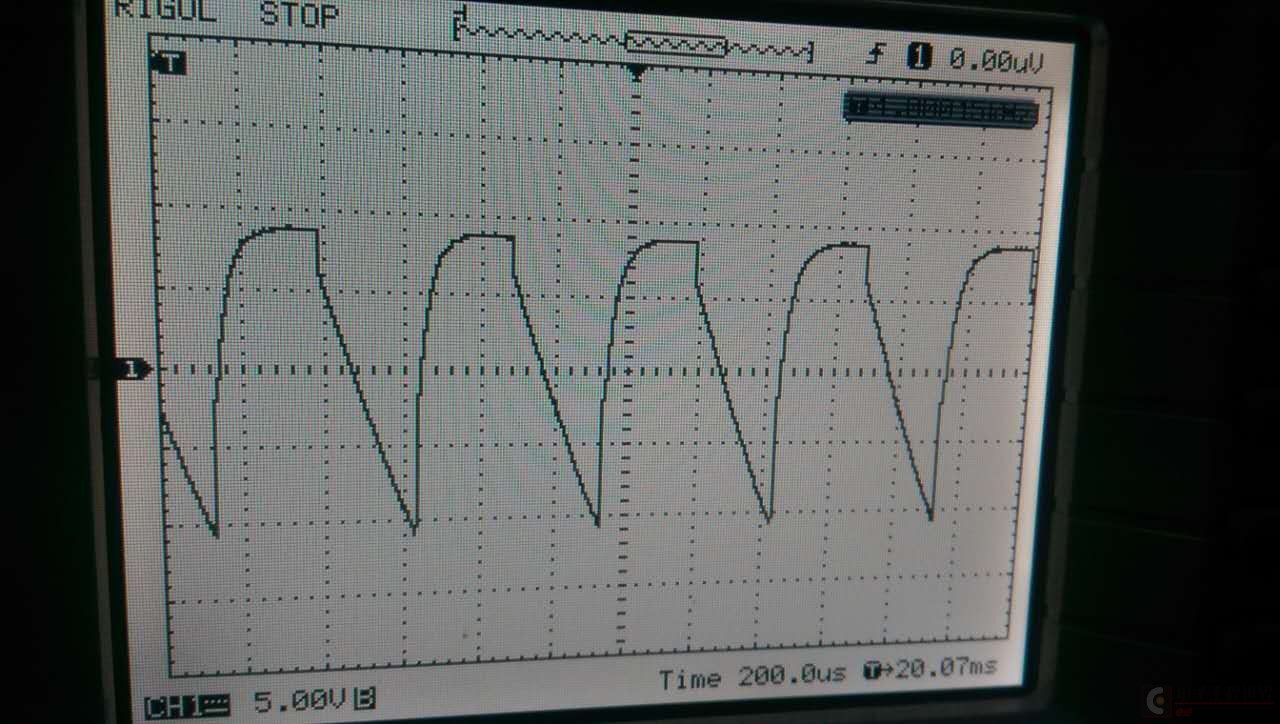

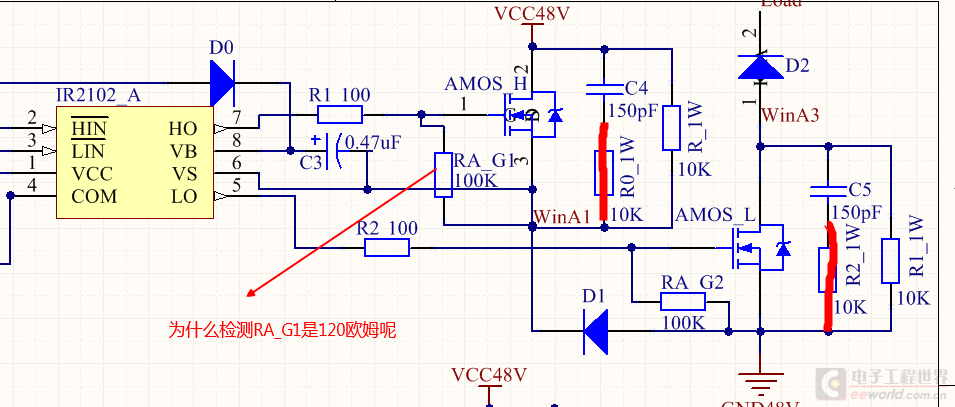

首先谢谢各位老师帮忙看我的帖子；小弟前段时间把画好的功率变换器的板子打出来了，都焊好了器件；做测试的时候，有一路IR2102的高端输出波形是这样的，MOS管怎么也打不开，没有电流通过，如图1；其他两路是没有问题的，测了波形正常，也有电流通过MOS管，这三路电路都是一样的，局部图都是如图2所示；所以请教各位老师帮忙分析一下，谢谢，同时还有另外一个问题就是：高端输出这里RA_G1这个位置，我明明焊接的是100K的电阻，为什么测量的时候变成了120欧姆左右呢？低端输出的RA_G2测量就相对接近100K,大概90K左右，请问这是为什么？
此帖出自小平头技术问答
首先谢谢各位老师帮忙看我的帖子；小弟前段时间把画好的功率变换器的板子打出来了，都焊好了器件；做测试的时候，有一路IR2102的高端输出波形是这样的，MOS管怎么也打不开，没有电流通过，如图1；其他两路是没有问题的，测了波形正常，也有电流通过MOS管，这三路电路都是一样的，局部图都是如图2所示；所以请教各位老师帮忙分析一下，谢谢，同时还有另外一个问题就是：高端输出这里RA_G1这个位置，我明明焊接的是100K的电阻，为什么测量的时候变成了120欧姆左右呢？低端输出的RA_G2测量就相对接近100K,大概90K左右，请问这是为什么？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
第一，三路IR2102高端输出对应的RA_G1的100K电阻，昨天测量都是120欧姆，近测量又恢复到了80-90K左右吧；请问这是为什么？难道通电用一段时间，关电休息一段时间还有这么大影响？还有就是有一路的电阻只恢复到3K左右，现在这一路的电压波形就是如图1所示，是不是电阻烧了，大家可以帮忙分析一下？我现在准备把电阻换了测试一下，有新情况再和大家汇报。
有这个可能，谢谢
测量了，R1正常，100欧姆
