弱女子一枚，刚开始搞电路，望各位大神帮帮忙，感激感激。用ADA4820运放驱动10欧负...

2019-03-27 10:49发布

站内问答 / 电路设计
8226 2 1450

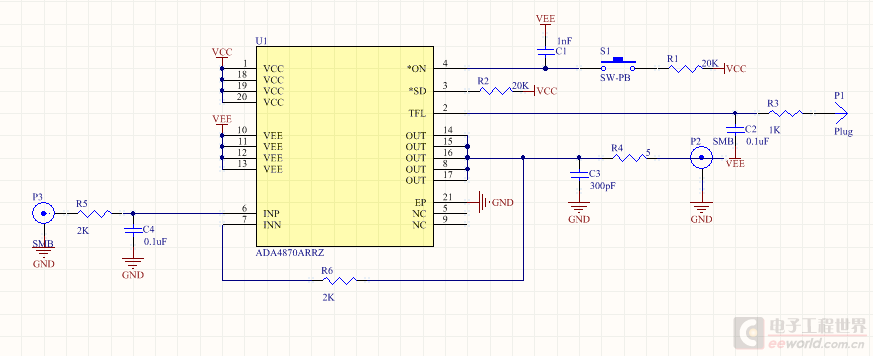

用ADA4870运放驱动10欧负载，接成跟随器的形式，当供电电压为正负17V时，输入正弦信号峰值到7V时输出就出现了削顶失真还有芯片发热的厉害，输出电流有效值还不到0.5A，而数据手册上说的是该芯片输出电流有效值最大能到1A，我的电路原理图如图所示，跪求各位大神给点意见，后期想用它来做换能器负载的驱动。。。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
2条回答
dontium
1楼-- · 2019-03-27 15:01
 精彩回答 2  元偷偷看……
dontium
2楼-- · 2019-03-27 17:37
如果按17V@50欧，最大的电流也仅为0.34A，---------即是IC可以达到1A
