Altium Designer 布线时怎么设置可以让某一网络重复布???
2019-03-27 10:49
发布
×
打开微信“扫一扫”,打开网页后点击屏幕右上角分享按钮
站内问答
/
电路设计
5750
8
1795
在顶层或底层,地线可以出现回路,而不会自动删除,
如果想把其他某个网络也设置成可以出现回路而不自动删除,该怎么设置??? 此帖出自
小平头技术问答
友情提示:
此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
wangfuchong
1楼-- · 2019-03-27 13:31
< 问题没有说清楚呀
已经布好的走线删除掉?
加载中...
wangfuchong
2楼-- · 2019-03-27 16:37
删掉已经布好的:
选中其中一条,右键 ,查找相似 ,在出现的对话工具窗口中设置net一项为same,确定,即选中了所有同一网络的走线,按 Del键删除即可,网络飞线又出现了,可以再布线
如果已经有泪滴,应先设置泪滴为无
加载中...
qwqwqw2088
3楼-- · 2019-03-27 21:25
精彩回答 2 元偷偷看……
加载中...
franky1006
4楼-- · 2019-03-28 00:05
这一点,总觉得AD用起来没有PADS方便
加载中...
yhye2world
5楼-- · 2019-03-28 00:53
明白楼主的意思,不知道楼主找到答案了没 ? 我也在找:同一网络,可以在同层或不同层出线回路走线而不自动删除...
加载中...
yhye2world
6楼-- · 2019-03-28 02:38

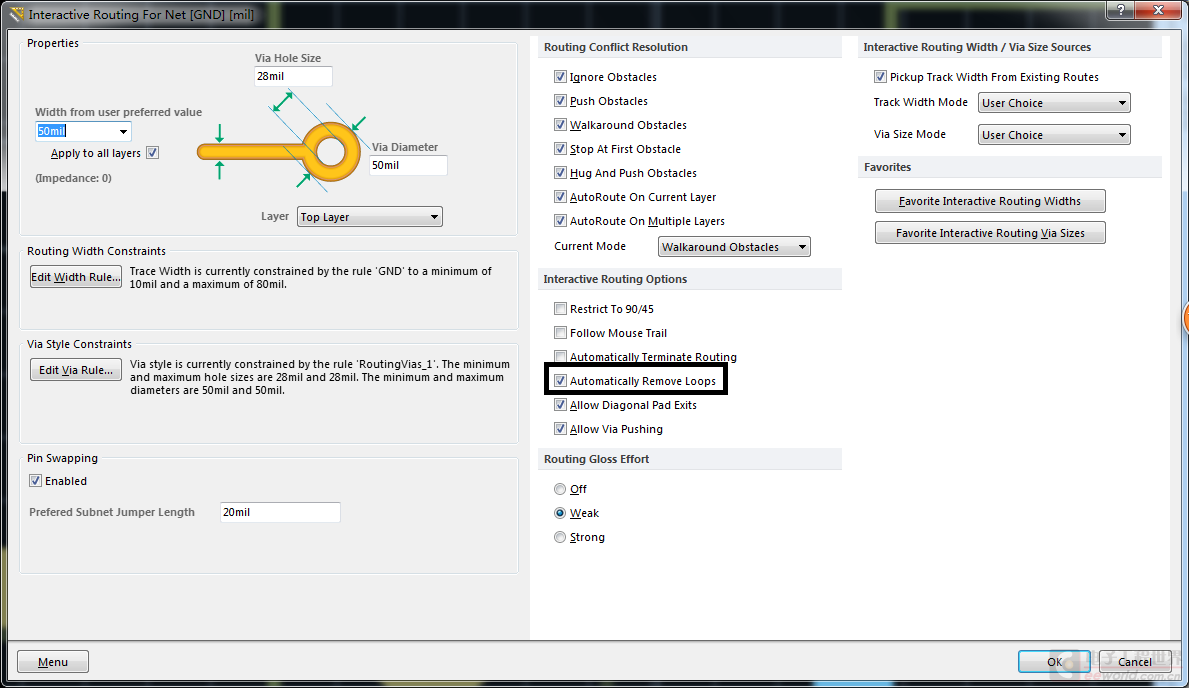

见附图,反选 automatically remove loops
已测试多没问题
加载中...
