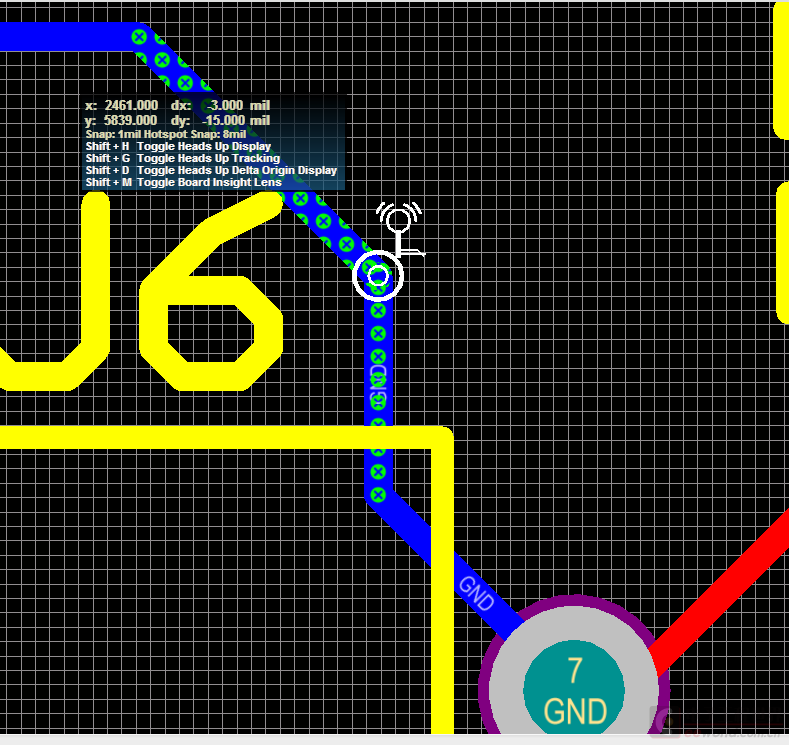

小弟第一次画板子，遇到各种问题。我将自动布线的某一段走线删掉了，然后想自己手动布线，但是连接后出现这种问题，如图1。有个白 {MOD}的天线似的标志，这个代表什么？

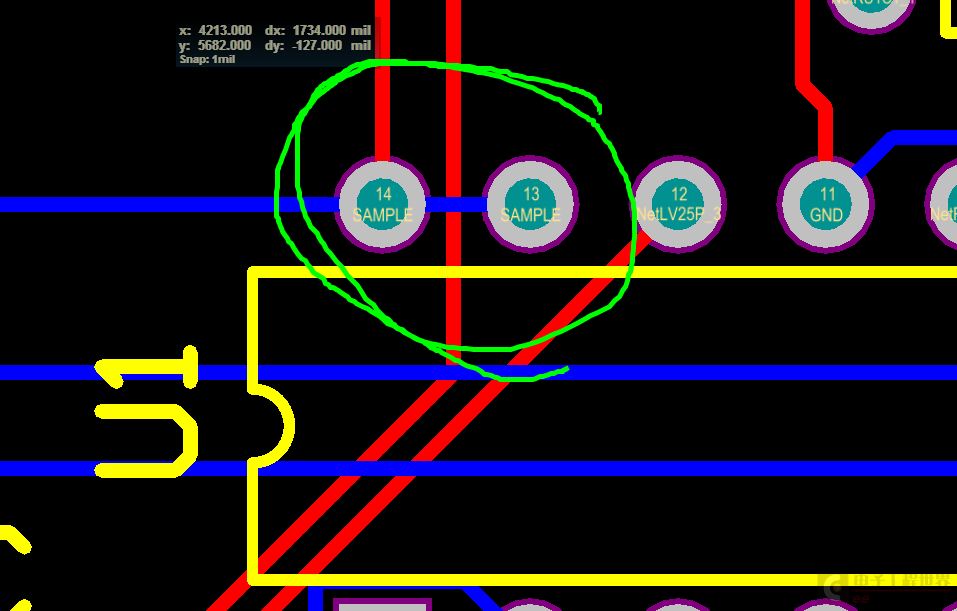

同时还有一个问题想问，自动布线时，很多走线是穿过芯片两个引脚中间，如图2，实际应用中，这样走线可以吗？谢谢各位老师。
此帖出自小平头技术问答
同时还有一个问题想问，自动布线时，很多走线是穿过芯片两个引脚中间，如图2，实际应用中，这样走线可以吗？谢谢各位老师。
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
第二个，可以
第一个问题，仔细查看你的线段的网络对不对，可能是网络不对报错。
第二个问题，可以这么连接。但是一般建议不直接连上去。而是拉到外边拐一个角度后再连到另外一个焊盘上。这是因为在焊接的时候被器件挡住了连线，无法判断你这里到底是同一个网络还是出问题导致短路了之类的。
谢谢您，老师，现在找到错误了，确实是没有接上，现在对这个软件熟悉一些了
谢谢老师的指导
