所谓的晶振保护环应该怎么画

2019-03-27 10:55发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

9条回答

1楼-- · 2019-03-27 15:27

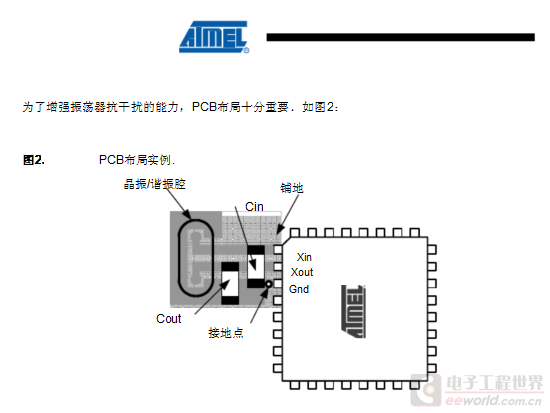

< Atmel的一个文档感觉这种做法比较适合一般的应用

2楼-- · 2019-03-27 18:47

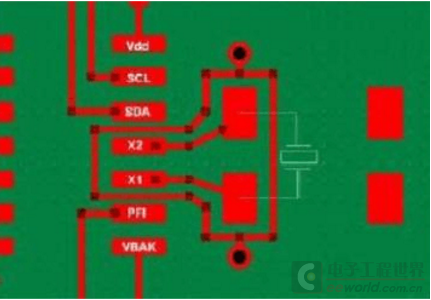

晶振保护环？？是说这样的吗？？ QQ图片20160215103214.png

3楼-- · 2019-03-27 21:30

精彩回答 2 元偷偷看……

4楼-- · 2019-03-28 02:34

关键的是要和大信号、或者可能存在干扰的东西分开，或加上隔离即可。并不是一定要加个环。

5楼-- · 2019-03-28 06:35

没有什么“保护环”一说，晶体（注意，晶振是有源器件，晶体是无源器件，别用混名称）布局应尽量靠近振荡电路，连线尽量不要采用过孔，双面和多层板注意在空白区尽量覆铜。

6楼-- · 2019-03-28 08:01

lcofjp 发表于 2016-2-15 10:53
晶振附近正反面少走线，多铺铜。现在的器件引脚那么密，做成环是不可能的。

同意同意
