手动布线线变绿警告

2019-03-27 10:57发布

站内问答 / 电路设计
8801 8 1703

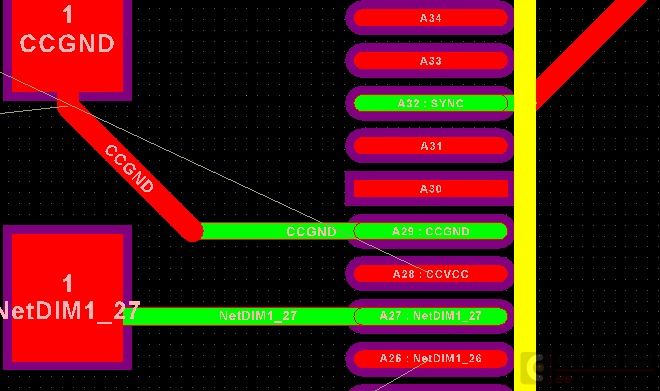

我手动布线的时候当把线连接到单片机引脚的时候线路颜 {MOD}变绿警告，我单片机引脚的最小距离为0.5mm,在DXP中也设置的最小距离为0.5mm，引脚不变绿没有警告，但是最后这段线为什么警告呢？怎么设置？不设置的话可以生产吗？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
sjl2001
1楼-- · 2019-03-27 13:57
< 你鼠标放在绿 {MOD}的地方左上方有提示错误，你看一下是什么。我怀疑是导线间距的问题，这种封装大概是7-8个mil的间距。规则超过这个就会绿 {MOD}
lcofjp
2楼-- · 2019-03-27 14:06
二楼说的对，AD会给出出错原因的，编译一下看看错误信息就知道了。
qwqwqw2088
3楼-- · 2019-03-27 14:33
焊盘规则间距设置
1939271413
4楼-- · 2019-03-27 18:09
可能是规则那边的限制问题，以前我也遇到过，改下规则应该就好了
抽不完的雪茄
5楼-- · 2019-03-27 20:52
 精彩回答 2  元偷偷看……
面纱如雾
6楼-- · 2019-03-27 21:04

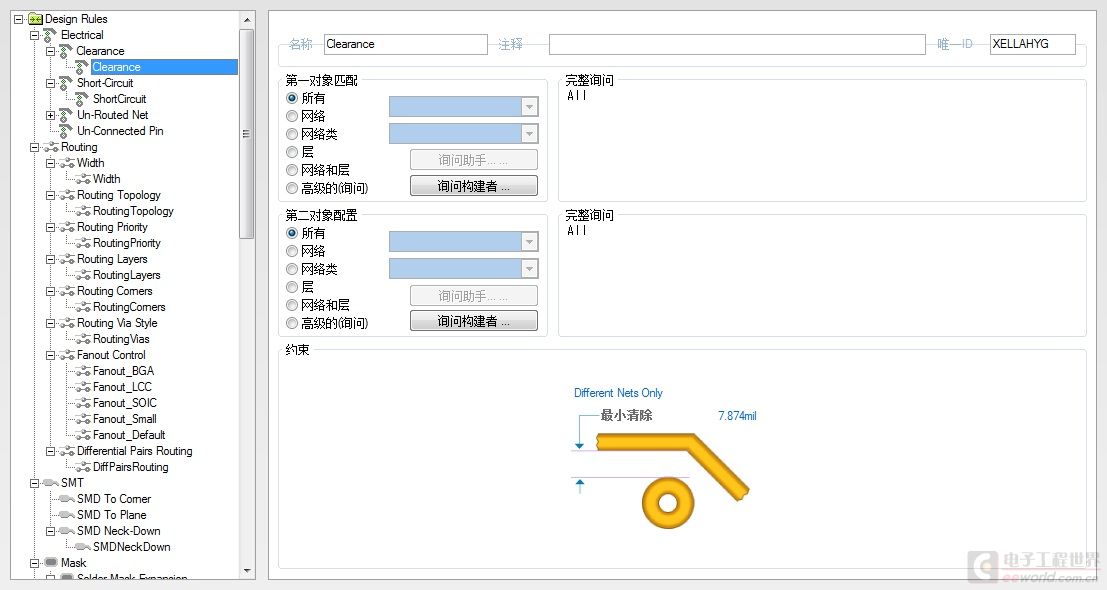

qwqwqw2088 发表于 2014-7-9 20:49
焊盘规则间距设置

这个设置吗？我尝试设置再小也是绿 {MOD}的。。。。。。。。。。
