ad画图时原理图导入pcb网络问题

2019-03-27 10:58发布

原理图上红线标注那一段看着连上了,单导入pcb没有网络,删掉重连就好了,这是为什么
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
dlcnight
1楼-- · 2019-03-27 15:36
< 这是没连上吧,为什么,平时连线需要注意什么呢
elvike
2楼-- · 2019-03-27 19:45

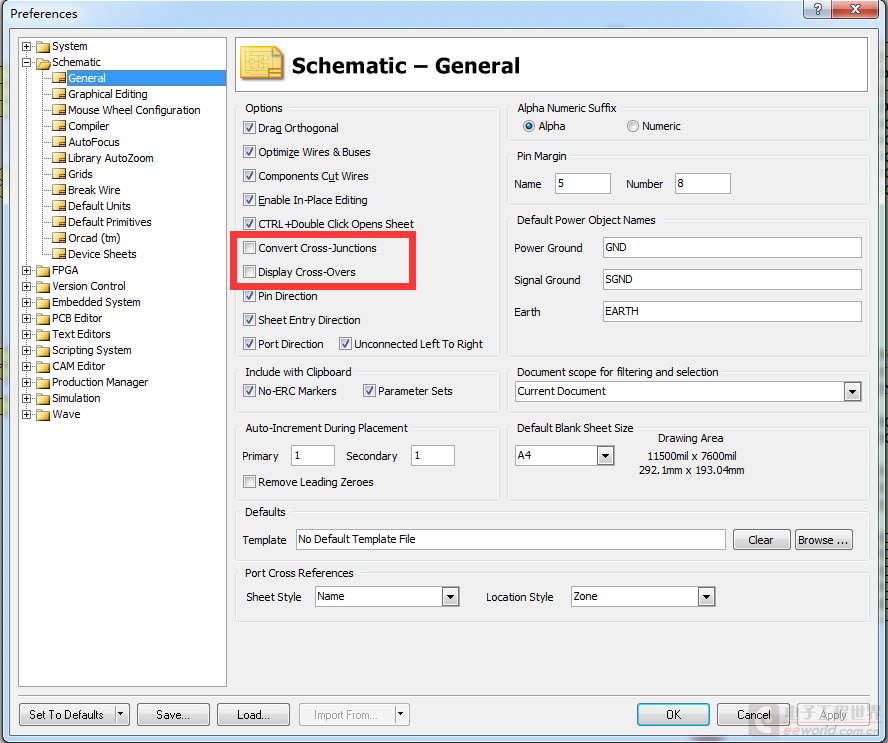

尽量不要在引脚的地方直接连接cross junction,你可以试试下面这个设置,看看效果
吾不轻言
3楼-- · 2019-03-28 01:30
把画好的原理图导入pcb后,只要在原理图有的元件上布线就显示绿 {MOD}的错误,但是自己放两个焊盘布线就没有错,反正就是有白 {MOD}细线的连接关系就会出现错误,然后我找了ad软件自带的pcb板例子也出现了这种错误,请问各位大神这是怎么回事?
okhxyyo
4楼-- · 2019-03-28 03:17
吾不轻言 发表于 2015-11-13 12:56
把画好的原理图导入pcb后,只要在原理图有的元件上布线就显示绿 {MOD}的错误,但是自己放两个焊盘布线就没有错 ...

独立发份帖子来问吧?在别人的帖子下跟帖的问题不容易被大家看到哦~~
okhxyyo
5楼-- · 2019-03-28 06:11
 精彩回答 2  元偷偷看……
dlcnight
6楼-- · 2019-03-28 07:39
elvike 发表于 2015-11-13 12:21
尽量不要在引脚的地方直接连接cross junction,你可以试试下面这个设置,看看效果

好奇怪啊,我就是觉得以后画图遇到这样问题就不好排查,等板子做出来就麻烦了
