【allegro】两元件间走线推挤不正

2019-03-27 11:00发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

7条回答

1楼-- · 2019-03-27 17:23

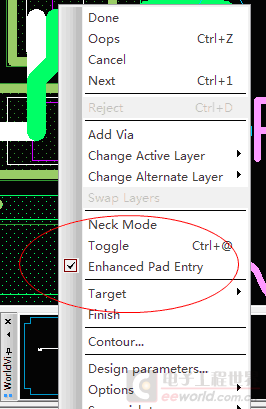

< 走线的时候鼠标右键点击，如图：

把这个选项打勾就可以了。

2楼-- · 2019-03-27 18:28

那是因为你焊盘中心不在同一个高度

3楼-- · 2019-03-27 21:36

okhxyyo 发表于 2015-12-10 16:46
走线的时候鼠标右键点击，如图：把这个选项打勾就可以了。

原来高手在这里，我用AD画图，一搬遇到这个问题是选中两个器件，按下ctrl+shift+t，顶对齐后再布线。

4楼-- · 2019-03-28 02:53

精彩回答 2 元偷偷看……

5楼-- · 2019-03-28 07:37

so much people use Allegro
long long ago I use this tool, but now i have become a software programmer

6楼-- · 2019-03-28 09:44

okhxyyo 发表于 2015-12-10 16:46
走线的时候鼠标右键点击，如图：把这个选项打勾就可以了。

多谢~
