< Vout = Vref * (1+ R2/R1 ) +Iadj* R2                 // Vref基数为：1.25
        =1.25 X (1+232/133)+0.00002 X 232           Iadj漏电流为：0.2mA    //
        =1.25 X (1+1.7443609) + 0.00464
        =1.25 X 2.7443609 +0.00464
        =3.43045112 + 0.00464
        =3.43509112  （V）

本帖最后由 dontium 于 2014-6-28 21:37 编辑

仙猫 发表于 2014-6-27 23:01
VOUT = VREF * ( R1 + R2 ) / R1
IADJ是ADJ脚的漏电流，通常很小以致可以忽略不计。

是我搞错了，

是调整端到输出端的电压中1.25V，而不是Vref到地的参考电压是固定的1.25!

VOUT = VREF * ( R1 + R2 ) / R1
IADJ是ADJ脚的漏电流，通常很小以致可以忽略不计。

本帖最后由 dontium 于 2014-6-27 22:07 编辑

1、那个TAN，就是拼音tan，钽tantalum，读tǎn 可别学别人读为“蛋”哟

2、输出电压的计算，是电阻的分压关系，因为FB端（或叫ADJ）的电压只有保持1.25V时才算正常工作（这个电压，可以在手册里查到，每一个集成电路的这个电压或者都不一样，但都会在手册里给出）。电阻R1、R2的分压点要保持Uref = 1.25V，那么，输出点的电压Uo必须是:

     Uo = Uref * ( R1 + R2 ) / R2

3、就象楼上所说。TAB手册中有说明，一般地，它接到什么地方，可以看手册而知道。

本帖最后由 qwqwqw2088 于 2014-6-27 23:11 编辑

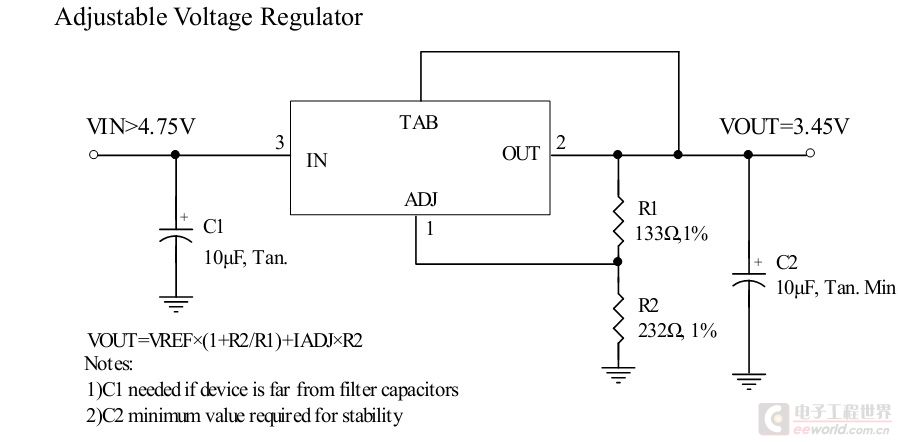

3.稳压芯片只有三个引脚，这边图上第四个引脚TAB是指什么？在芯片内部没有引出来吗？


拿到1117的实物就明白了，，凸出部分是和Vou输出相连，，，datasheet中也是示意一下

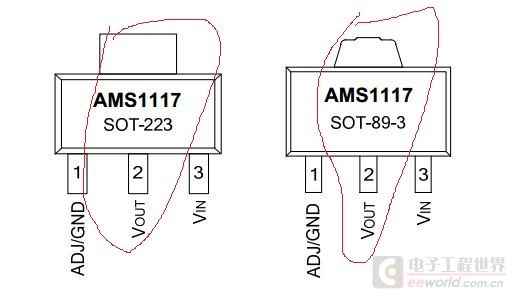

贴上封装图，一看就明了啦
