Altium Designer Winter 09 画SCHLIB时，元件引脚名称怎样改成水平的，还是水平只能用text？

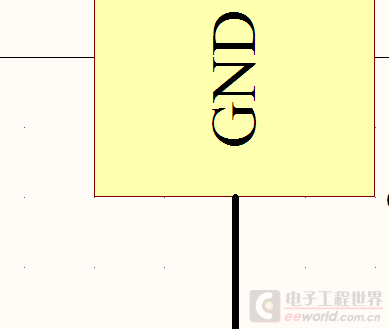

1.png 2.png

怎样由图左变成图右？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
4条回答
qwqwqw2088
1楼-- · 2019-03-27 19:11
 精彩回答 2  元偷偷看……
MrKingMCU
2楼-- · 2019-03-27 21:15

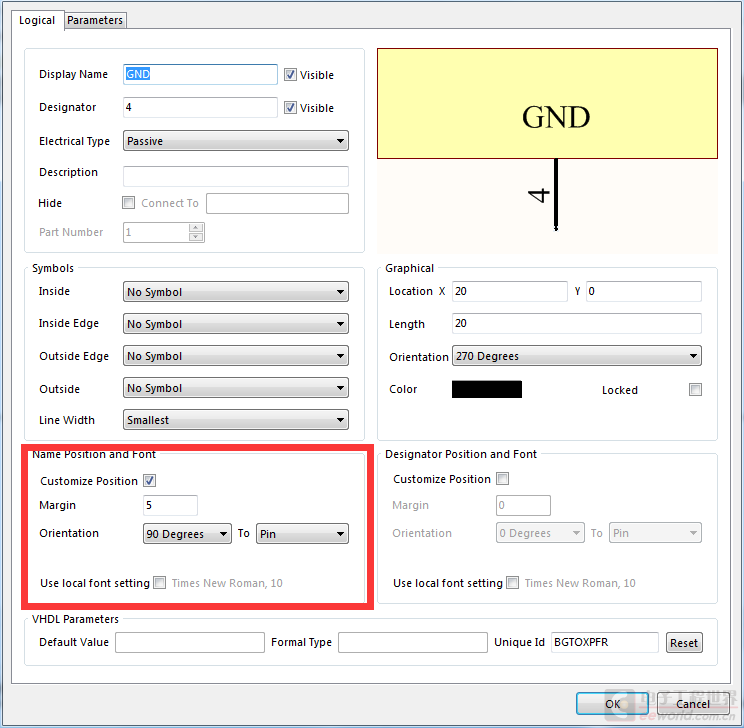

新建器件的时候，在原理图库里面，双击要编辑的pin，有下面的对话框，红 {MOD}方框中圈住的参数，自己修改看一下效果
寒冰翼love
3楼-- · 2019-03-28 00:19
楼上正解，这个是要在原理图库改的，不过一般都是放在内部，外面根据情况再增加，这样看起来比较整洁
海鸥094
4楼-- · 2019-03-28 04:36
