protel99画LED点阵图时如何精确LED的点间距？

2019-03-27 11:08发布

站内问答 / 电路设计

13557 10

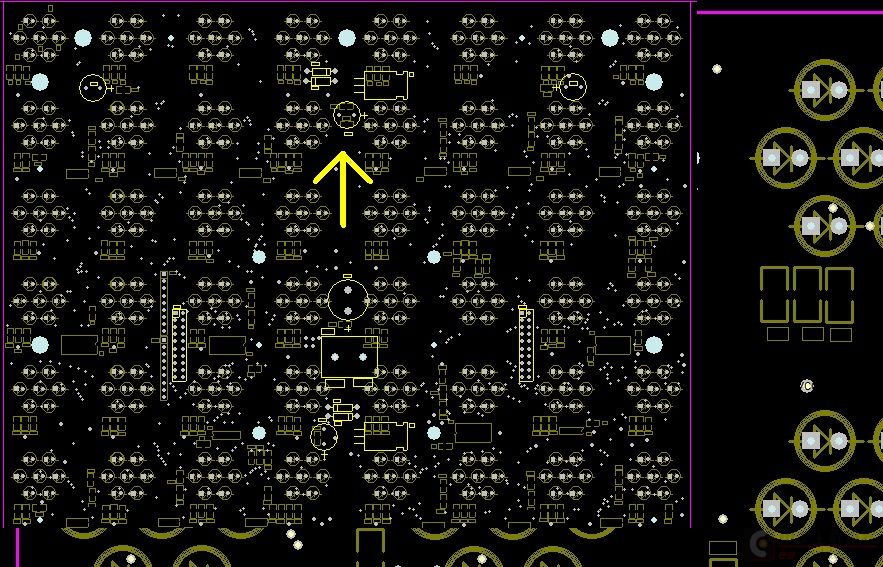

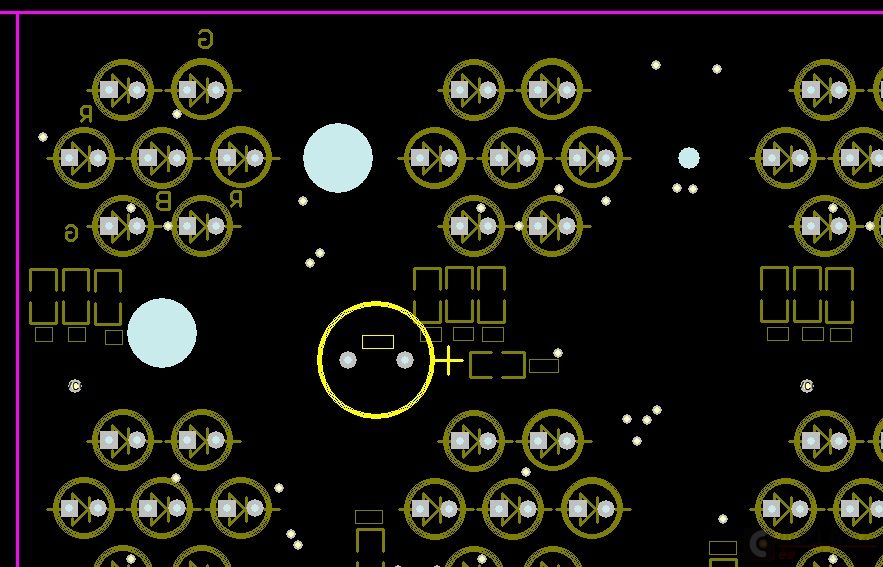

部分图

部分图

全图

如图，图中是LED点阵，7个LED为一组，如何保持组与组间的LED灯的距离为31.25mm？？？？或者如何操作使点间距符合厂家的要求（要求点间距为31.25mm），不然灯罩上不上去。

求大神指导！！本人用的是protel99se。

愿意交流的也可以加本人qq540016650,在此先谢过。

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

10条回答

1楼-- · 2019-03-27 15:21

< 本帖最后由 huaiqiao 于 2015-7-14 23:02 编辑

LED的点阵确实我也没画过，但是呢，如果是我的话我觉得我想到的最合理且比较方便的处理方法是：
提前是根绝灯罩的大小，画出cad，将cad导入pcb文件中哦。
1. 因为7个led是一个组，这个组与其他LED组的封装是一摸一样的，所以先将7个led作为一个组；
2. 选中7个led，像word一样组合起来；
3. 就是粘贴了，这个粘贴的方式其实要具体看的：可以适用一般的粘贴（位置的确定用坐标的方法）；也可以适用特殊粘贴
以上，是我给你提供的思路或者说是想法，您看看是否合适。

2楼-- · 2019-03-27 17:13

精彩回答 2 元偷偷看……

3楼-- · 2019-03-27 20:34

本帖最后由 qwqwqw2088 于 2015-7-15 08:11 编辑

可以把灯罩的对应结构图，一般为CAD格式的图拿来，或者直接按灯罩的结构画好CAD图，然后在protel99导人。
这种方法也使用于复杂的与外壳配合的电路板边框设计。

4楼-- · 2019-03-27 21:13

网格设为31.25mm，粘贴或移动。

5楼-- · 2019-03-28 00:08

可以用器件的坐标设置，也可以矩阵复制粘贴

6楼-- · 2019-03-28 02:42

先把一个元件中心坐标作为起始，然后一个一个摆下去，更改后面元件X,Y轴坐标
