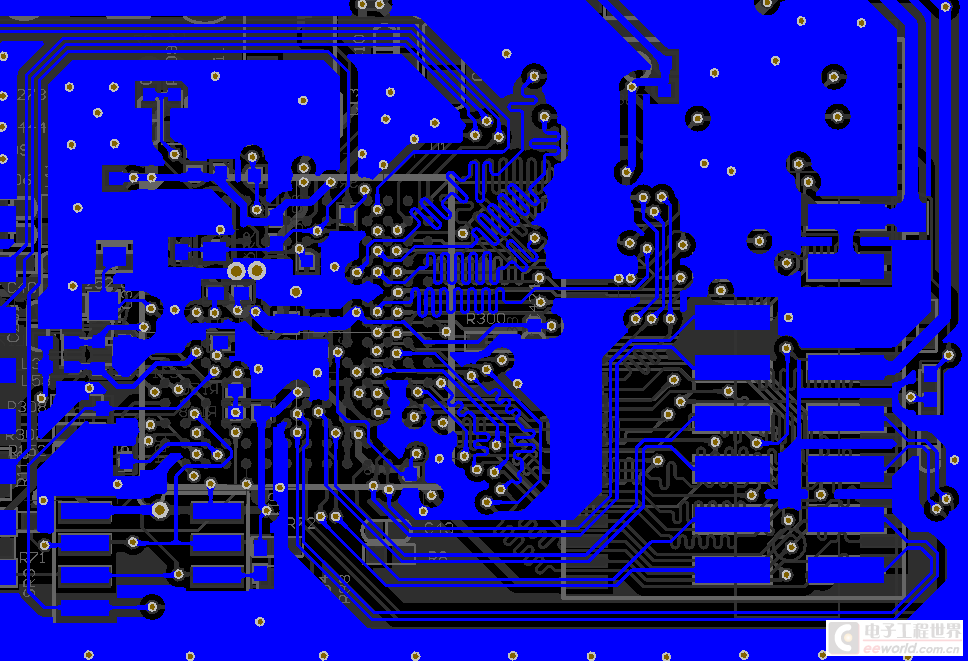

各位大神小弟最近画了一块4层板，希望大神们提一些意见

2019-03-27 11:10发布

该问题目前已经被作者或者管理员关闭, 无法添加新回复

19条回答

1楼-- · 2019-03-27 13:22

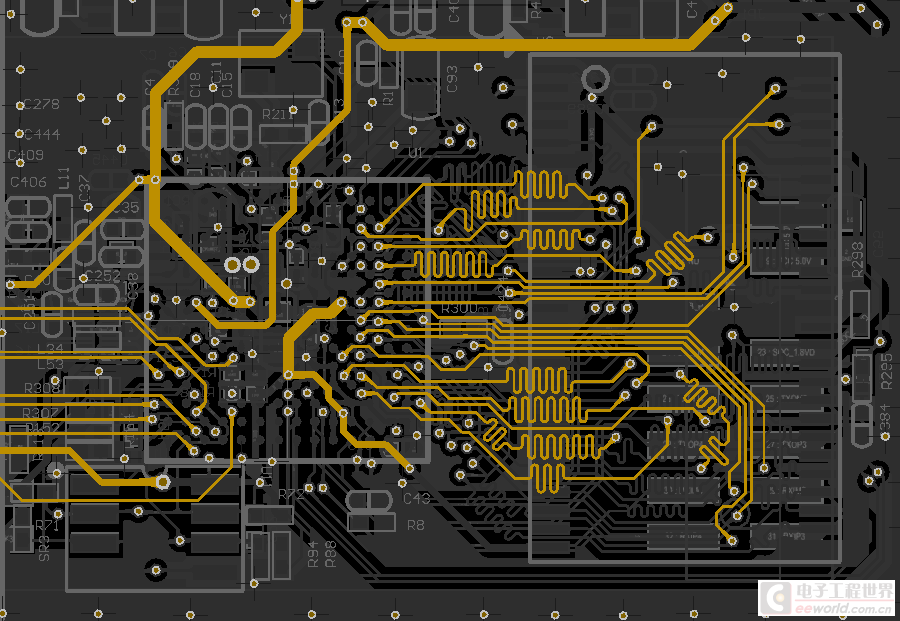

< 板子是RT5350设计的无线路由，蛇形线部分是SDRAM数据地址和控制线的等长走线，查看了一些资料说是SDRAM需要等长，所以我就做了等长线，但是看到一些PCB设计的技巧的说明后担心分布电容和电感增大信号质量下降，希望大神指点一下

2楼-- · 2019-03-27 14:47

精彩回答 2 元偷偷看……

3楼-- · 2019-03-27 19:35

1. 这个的敷铜间距看起来还挺大的，呵呵，应该在20mil以上了；

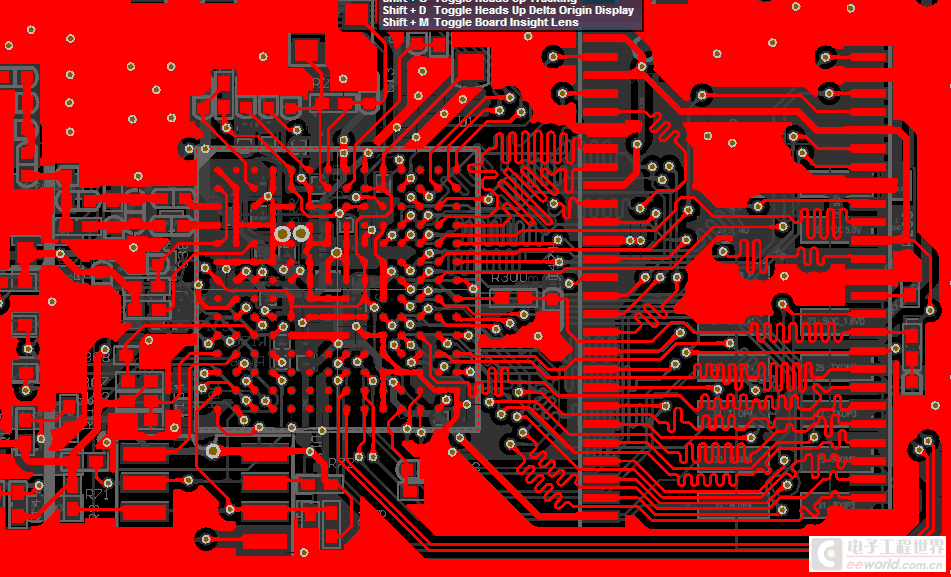

2. 第二张图中，看起来有“孤铜”，看下是否需要处理（孤铜会引起天线效应）
3. 第三种图片是gnd层吗？

4楼-- · 2019-03-27 19:51

挺不错的！

5楼-- · 2019-03-28 01:02

铺地离信号7mil吧，制版找兴森或深圳速成兴这些企业问问，很多阻抗他们都给你建议的。我公司的首版速成兴配合比较多，主要是经常送货过来，很多各方面的技术都可以交流，但你要得找到懂技术的销售比较好一点

6楼-- · 2019-03-28 02:11

AD等长怎么搞？
