如何根据元件尺寸来画PCB封装,自己画封装是否要添加3D

2019-03-27 11:10发布

如例:


我画个1.2mm*2mm 的框图,再画0.2*0.4 的引脚,根据引脚间距摆放 就行了么,还需要些什么步骤,我画出来的图这样 怎么感觉不对啊 QQ图片20150616101836.png
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
zeng3139
1楼-- · 2019-03-27 13:50
< 就这样,原点设在Pin1或中心就可以了;话说你那粉红 {MOD}的框不是在keepoutlayer层吧,应该在topoverlay层。
cat3902982
2楼-- · 2019-03-27 18:58

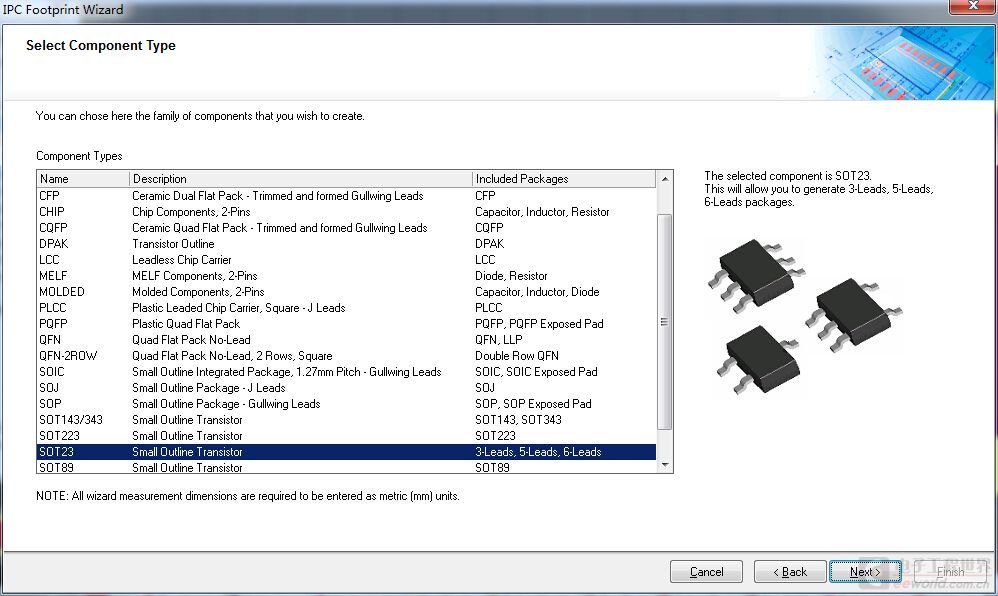

AD9 里面有个封装向导的,按照那个来就可以了!如下图所示:
pengbiao1210
3楼-- · 2019-03-28 00:32
zeng3139 发表于 2015-6-16 11:04
就这样,原点设在Pin1或中心就可以了;话说你那粉红 {MOD}的框不是在keepoutlayer层吧,应该在topoverlay层。

那我这样把原点设置在粉 {MOD}框的顶点这样行么,粉 {MOD}框是mechanical 有什么区别么 ,另外框线的宽度有要求么 我设置的0.05 引脚穿过框的距离有要求么。我看有的引脚穿过了粉 {MOD}框 有的却没有
zeng3139
4楼-- · 2019-03-28 02:19
 精彩回答 2  元偷偷看……
pengbiao1210
5楼-- · 2019-03-28 02:37
zeng3139 发表于 2015-6-16 11:41
可以放那,把原点放Pin1或中心有利于画PCB放元件时精确对齐;那个框是芯片在PCB板上形状、大小的表示,放在 ...

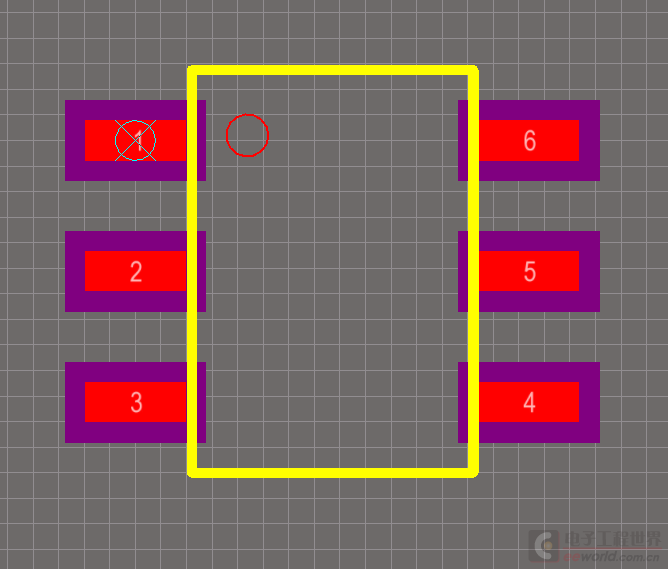

那最终结果是不是差不多就这个样子了呢,PCB封装是不是已经完成 3D是不是可以不用添加
huaiqiao
6楼-- · 2019-03-28 04:23
像这种,比较傻瓜是的画法是利用IPC封装向导,直接往里面填入数值就好了。

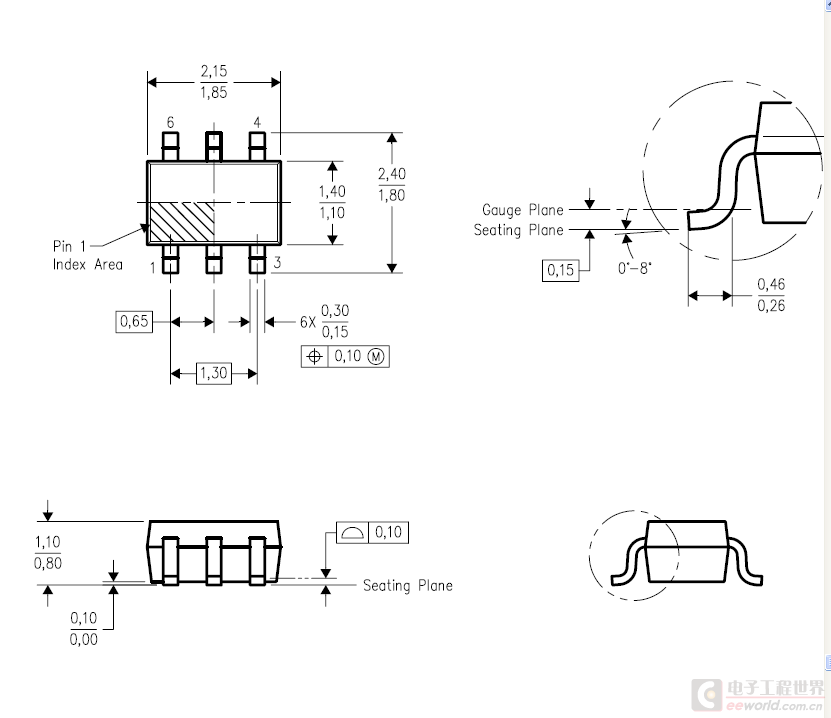

像这种一个尺寸上面有一个较大的数字,有一个较小的数字。我通常都是取个平均值上去。

我如果来操作我的步骤是:
1. 画丝印的大小;
2. 确定焊盘的大小及位置(位置的确定,可以利用坐标的方法)
3. 观看3d效果;
4. Ctrl+M查看各个尺寸的大小,(有必要的话,更改栅格大小)
