问altium designer一个问题

2019-03-27 11:11发布

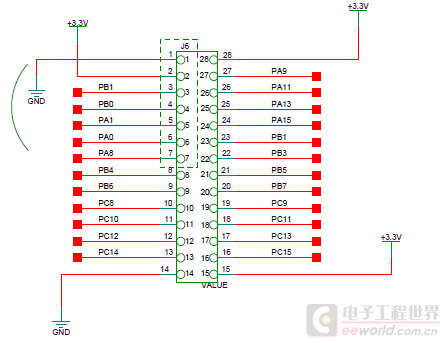

如图,导线末端的方块怎么设置出来的?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
scslb
1楼-- · 2019-03-27 12:51
< 请问你这是Altium嘛
白手梦想家
2楼-- · 2019-03-27 16:54
scslb 发表于 2015-6-10 08:45
请问你这是Altium嘛

是altium designer产生的pdf文档,难道和原理图不一样?
scslb
3楼-- · 2019-03-27 20:41
 精彩回答 2  元偷偷看……
qwqwqw2088
4楼-- · 2019-03-28 02:01
本帖最后由 qwqwqw2088 于 2015-6-10 09:07 编辑

属于电气接口
在放置菜单下



颜 {MOD}可以修改
白手梦想家
5楼-- · 2019-03-28 04:40
qwqwqw2088 发表于 2015-6-10 08:56
属于电气接口
在放置菜单下




颜 {MOD}可以修改

好像只是导线末端?
qwqwqw2088
6楼-- · 2019-03-28 10:39
白手梦想家 发表于 2015-6-10 09:19
好像只是导线末端?

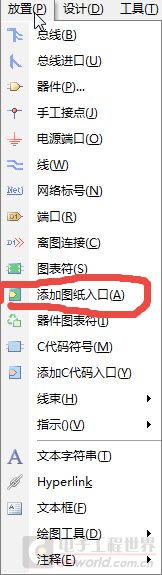

不好意思上图标示有误,试试上面的图表符
