请教大家一个pi型滤波器PCB布局的问题

2019-03-27 11:11发布

5449 3

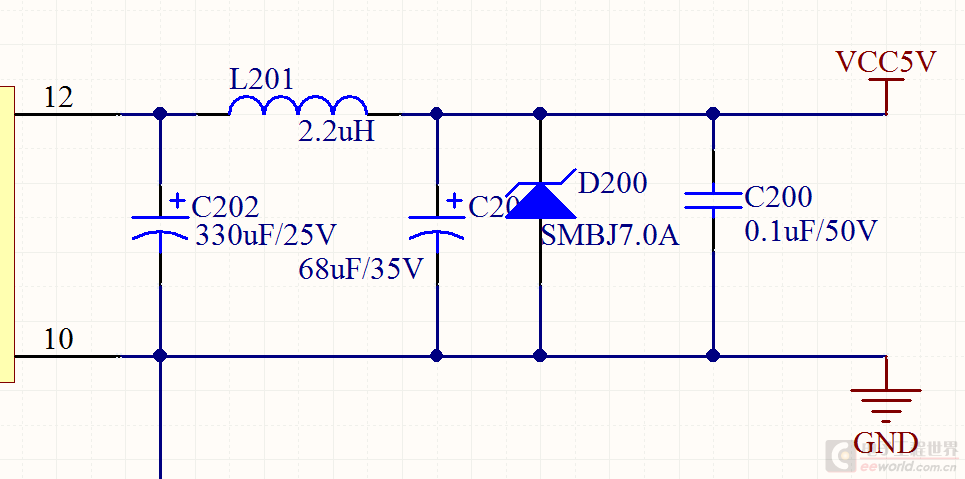

下图是一个pi型滤波器的原理图，在画PCB时L201,C202和C203(二极管左边的电容）的位置有没有特殊的要求，比如是不是要像原理图一样一个在电感的左边一个在电感的右边？

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-27 16:39

< 看其电路连接，应该是过滤左侧器件产生的高频干扰的，使之不影响到电源。
从这方面考虑，滤波器的器件的接地点及元件，要尽量靠近左侧的器件。

2楼-- · 2019-03-27 17:38

精彩回答 2 元偷偷看……

3楼-- · 2019-03-27 20:40

如果是我的话，我可能会按照电流的流向布局。pi型滤波器你打算用在什么场合呢？高频时源阻抗与负载阻抗均较大的场合？还是？
