< 这地方是兼容设计嘛  不都标明了嘛  要不5V输入走上面，要不12V输入走下面

chenzhufly 发表于 2015-5-13 10:20
这地方是兼容设计嘛  不都标明了嘛  要不5V输入走上面，要不12V输入走下面

我知道是兼容设计啊，但是如果是使用12V的适配器的话，从这个电路是12V的生成了5V的，但是你这个5V电路生成出来并没有用来后续的电路上的，

我是这么分析的：

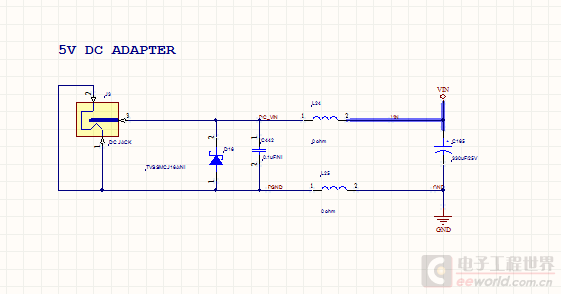

图1.电源从这里引进来

图1.外电引入

首先外电从这个电路引进来，然后进入兼容电路

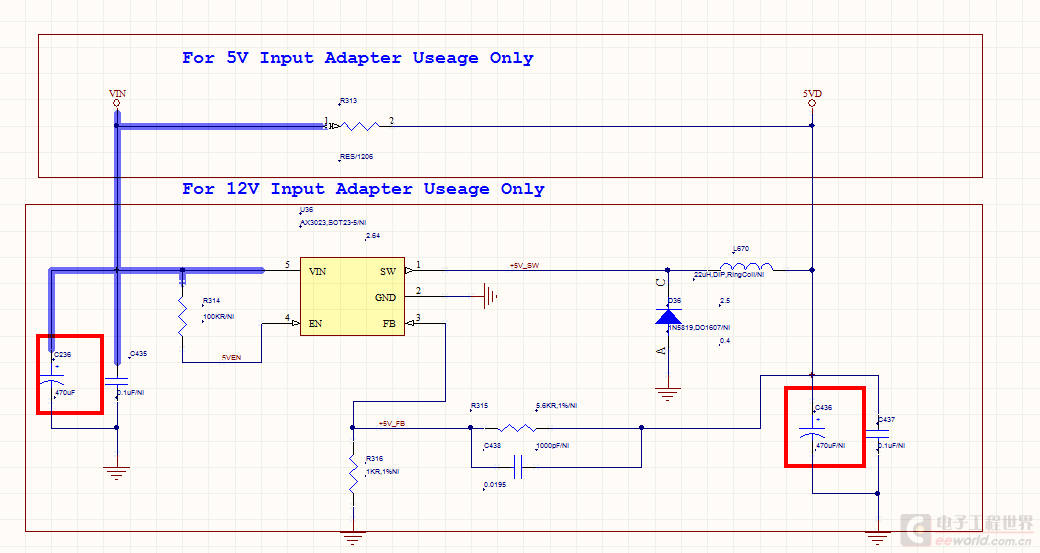

图2.兼容电路

图2.适配电路

当外部适配器电压为5V时，那VIN就是5V电压，走上面线，当外部适配电压为12V时，那VIN就是12V，通过下部分电路生成5V信号。

接下来电压通过图3转换成3.3V电压

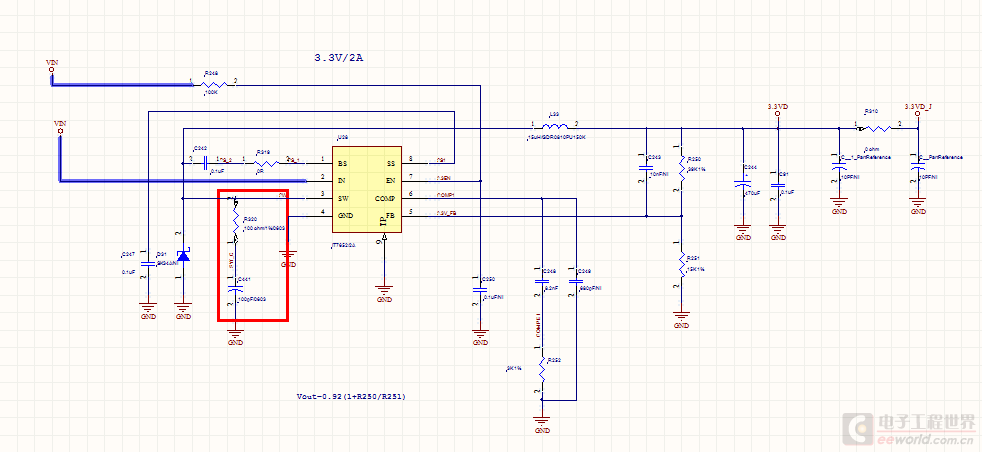

图3.转成3.3V电压

图3.转换成3.3v电压

这里直接VIN过来通过稳压芯片转成3.3V电压，那不是前面用的5v电源接入，那这里也是5v转3.3V，用的12V电源接入，那这里就是12V转3.3V，于是问题就来了，用12V接入的时候，生成5V电压有什么用处？为什么电路不可以都是单纯的接过来的？我查了IT7652这块芯片的资料，接入范围可以达到4.5V~18V的，那就是接入5V跟接入12V都么有问题，这样的话就不存在说要把12V电压降到5V才能引入这块芯片使用的问题（ps：如果是要降成5v引入该芯片，那该电路这里输入信号也是5VD而不是VIN），既然如此，为什么还要再多设计12V转5V的电路呢？感觉就是设计了放在那里并没有用上的感觉，好浪费~~

你分析的好透彻

5VD接了usb接口哦
没找到吗

chenzhufly 发表于 2015-5-13 11:49
你分析的好透彻

5VD接了usb接口哦
没找到吗

看到了啊。不过我之前没想过这个USB怎么回事，习惯性的认为USB电源脚拿过来供电或者就废在那里没用了。太想当然了。刚刚你提醒下我又去仔细看了下USB接口电路：

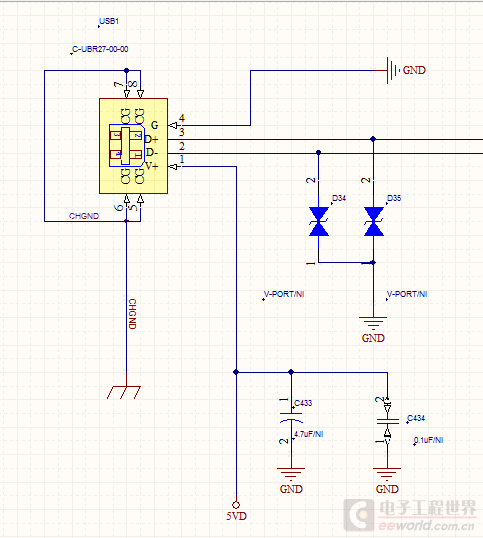

图1.USB电路

然后发现对于接口而言，这个USB的V+ pin脚是个输入口，这是表明12V转换成5V就是用在此处的意思么？

啊，我感觉我接近真相了~

chenzhufly 发表于 2015-5-13 12:54
恩 恩 你已经很了解真相了
而且你分析的很仔细
大赞！

没弄清楚的话总觉得心里卡着个东西，翻来覆去总是不舒服的。嘻嘻
