1071416541 发表于 2015-5-11 12:15 这是贴片的焊盘，没有孔洞，，要有孔洞就设成Multi的。。

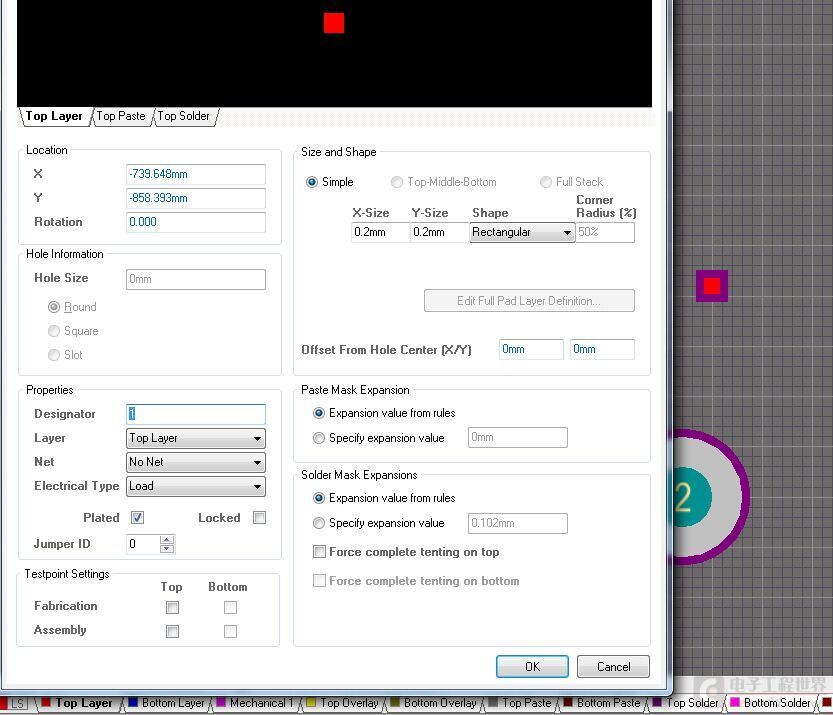

okhxyyo 发表于 2015-5-11 14:27 这是单层焊盘，图中为在toplayer，首先要注意的是你生成 一个焊盘的时候设置在什么层，要设置在toplayer层，至于你说孔径为什么是灰的呢，因为它是单层焊盘没有穿孔啊没有穿孔啊~~如果你是想设置焊盘大小，图中size and shape选项就是。 同样如果你是想要设置一个穿孔的焊盘，比如弄的直插器件脚要穿层，那你首先选择你的焊盘为multilayer层，然后孔径大小就可以自主设置了。
最多设置5个标签!
{var%20f='http://v.t.sina.com.cn/share/share.php?appkey=1515056452',u=z||d.location,p=['&url=',e(u),'&title=',e(t||d.title),'&source=',e(r),'&sourceUrl=',e(l),'&content=',c||'gb2312','&pic=',e(p||'')].join('');function%20a(){if(!window.open([f,p].join(''),'mb',['toolbar=0,status=0,resizable=1,width=440,height=430,left=',(s.width-440)/2,',top=',(s.height-430)/2].join('')))u.href=[f,p].join('');};if(/Firefox/.test(navigator.userAgent))setTimeout(a,0);else%20a();})(screen,document,encodeURIComponent,'','','https://www.xiaopingtou.cn/data/attach/logo/logo.png', '推荐 hu柏拉图的永恒 的问题《这个焊盘是怎么回事？》','https://www.xiaopingtou.net/q-25171.html','页面编码gb2312|utf-8默认gb2312'));){kind=link}
恩是啊但是怎么画的呢为什么变成灰 {MOD}的了？我自己试过改成0mm也不会变灰啊
非常感谢我明白了
