拿到一个PDF原理图.

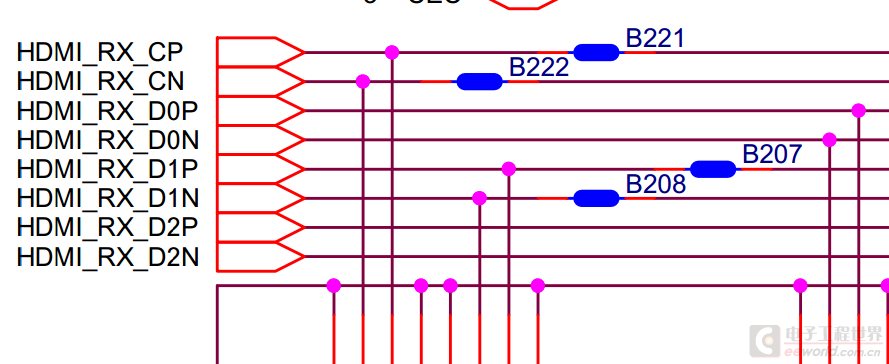

此处出于HDMI连接处,另一边是网络标号,直到HDMI ESD器件,B标号是什么?

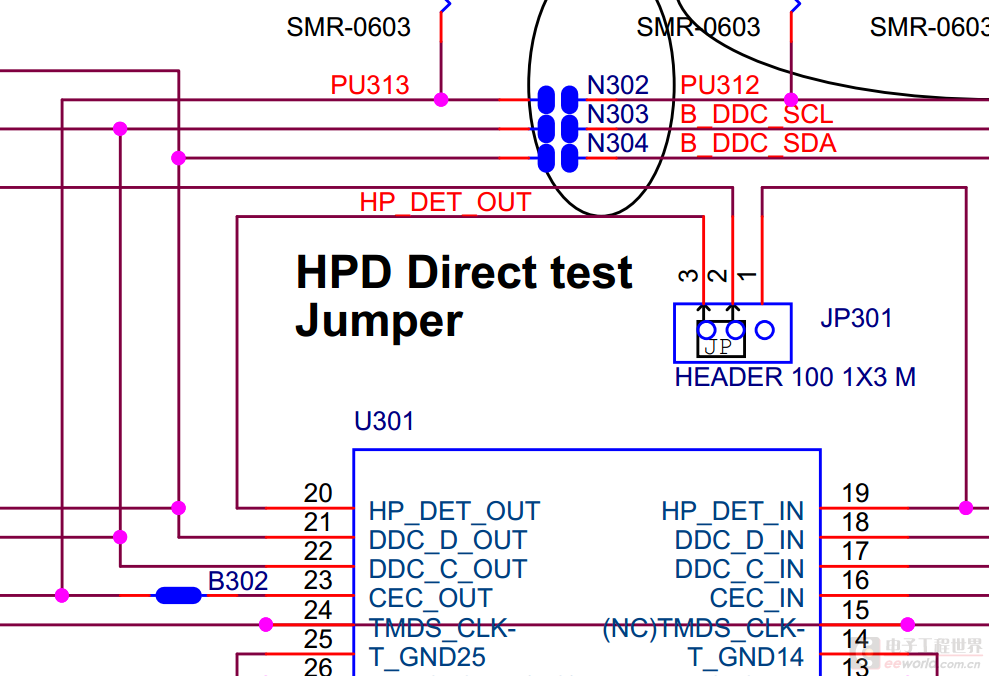

下方为HDMI ESD器件,N标号是什么呢?

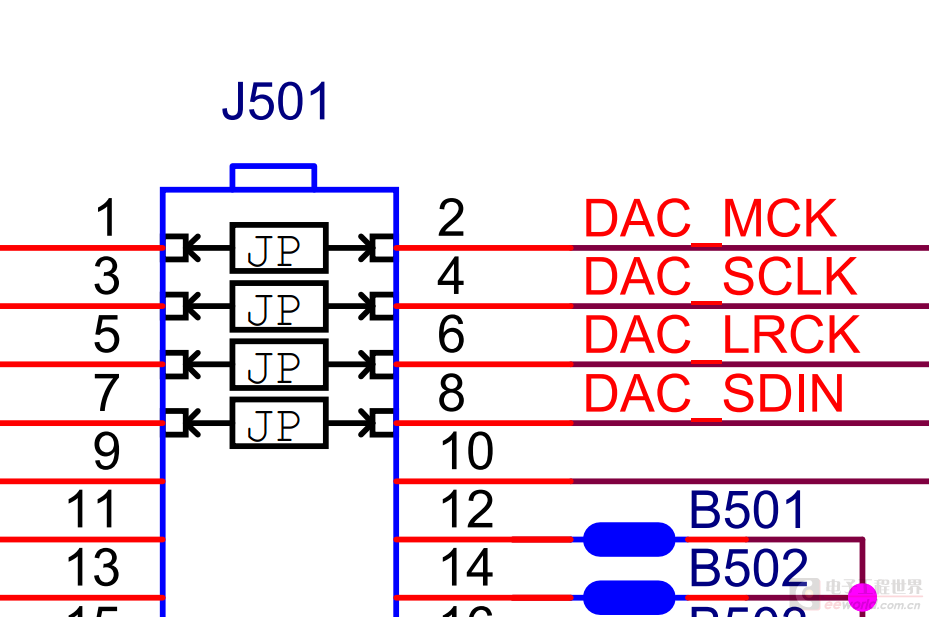

此处出于I2S解码器,左边是CPU I2S,右边接I2S解码设备,这个是直通的意思么?

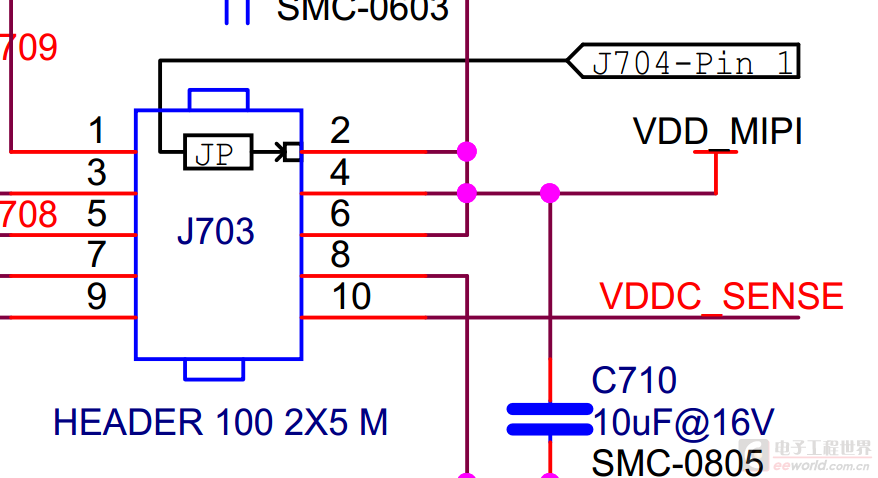

这个出于电源附近,这是J704-Pin 1连接到Pin 2的意思么,但是这个HEADER 100 2X5 M是什么器件呢,FPC座?
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
那JP有点问题,最后一张图,JP里面有连接?
N是分离的两个焊盘?
代理给的参考设计,没PCB.
