在PCB界面下一次性修改元件编号字体怎么做

2019-03-27 11:17发布

各位大侠,请指导在PCB界面下一次性修改元件编号字体怎么做,在网上找了一下都没所有做好,希望大侠指导,希望有图解,谢谢各位高手 此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
7条回答
qq849682862
1楼-- · 2019-03-27 19:09
< 擅于利用选择相似的对象 图解明儿上吧
qwqwqw2088
2楼-- · 2019-03-28 00:02
 精彩回答 2  元偷偷看……
papermay
3楼-- · 2019-03-28 01:18

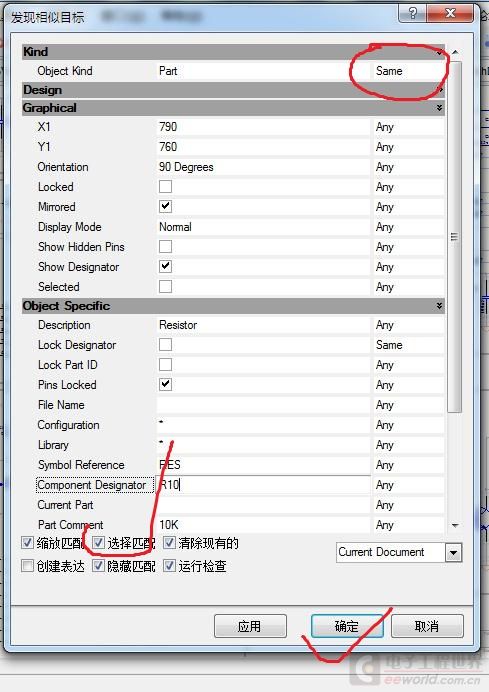

我是那样做的啊,我都选的是SAME 后点OK,怎么都没有变化,才需要高手截图来看看,有没有哪里设的不一样
chenzhufly
4楼-- · 2019-03-28 04:11
你最好截图给大家看看
qwqwqw2088
5楼-- · 2019-03-28 05:52
本帖最后由 qwqwqw2088 于 2015-3-22 22:26 编辑
chenzhufly 发表于 2015-3-22 21:00
你最好截图给大家看看

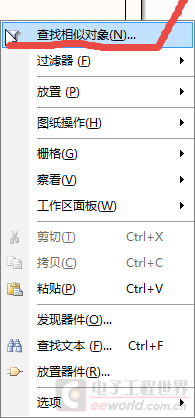

在原理图下,右键文字,查找相似对象



2015-03-22_21-57-13.png 360截图20150322222108314.jpg


然后再找要修改的项,,,

操作一下就明白
qwqwqw2088
6楼-- · 2019-03-28 08:15

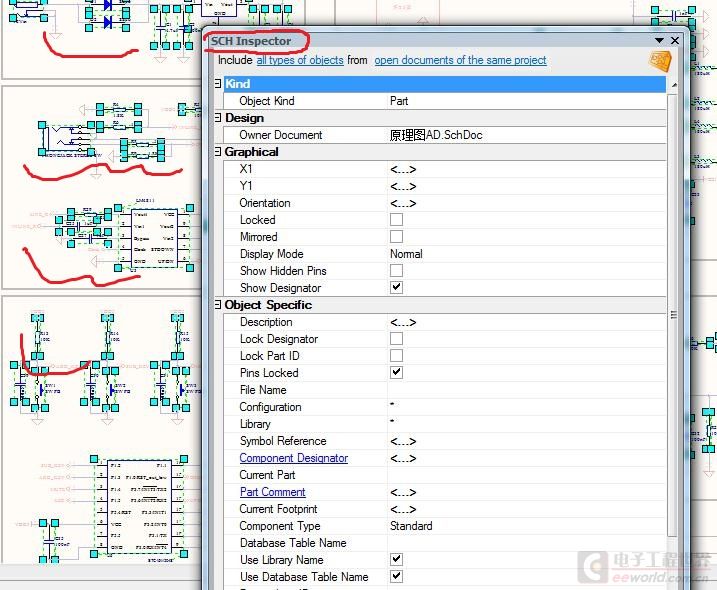

确定后SCH Inspector窗口修改需要需改的参数,此时所有器件都选中
