< 无法从图中看出哪些是模拟地、哪些是数字地，关键是，你的分割理由是什么？

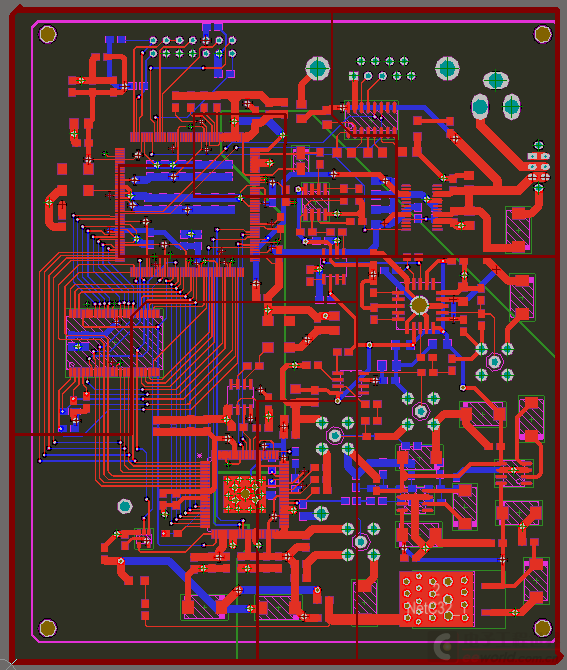

贴PCB图确实看不出什么隐患

chunyang 发表于 2014-12-21 17:05
无法从图中看出哪些是模拟地、哪些是数字地，关键是，你的分割理由是什么？

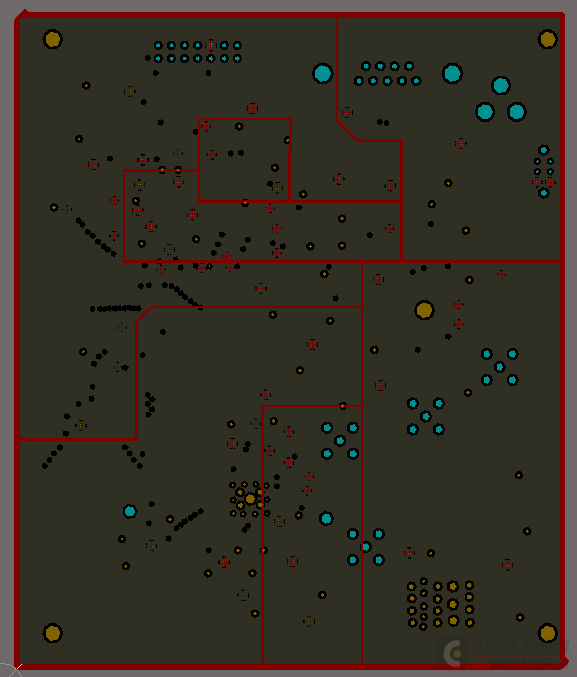

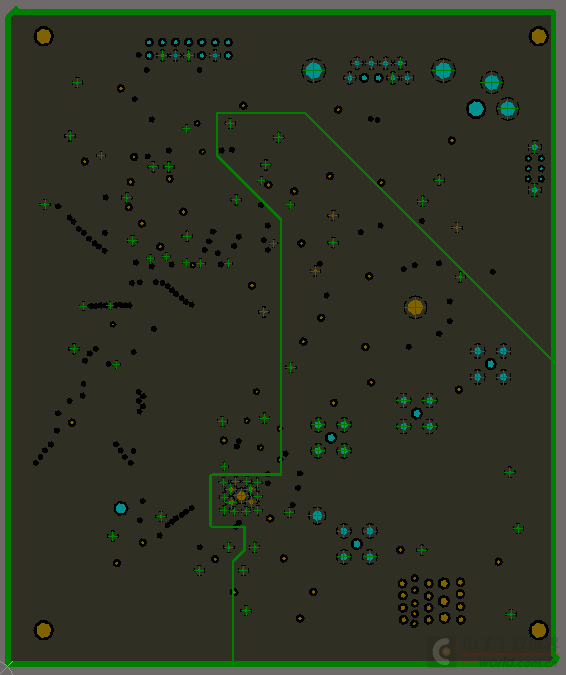

就是把数字地圈一块，模拟地圈一块，内电层左边是数字地，右边是模拟地，但是我感觉这样子数字地的部分信号需要绕弯，不知道会有多大干扰？还有那些平行的数据线串扰会有多大？会不会使信号电平发生反转？

qwqwqw2088 发表于 2014-12-22 09:00
贴PCB图确实看不出什么隐患

那还要看什么？原理图吗？

caijianfa55 发表于 2014-12-22 09:06
就是把数字地圈一块，模拟地圈一块，内电层左边是数字地，右边是模拟地，但是我感觉这样子数字地的部分信号需要绕弯，不知道会有多大干扰？还有那些平行的数据线串扰会有多大？会不会使信号电平发生反转？

常规系统而言，是数字部分干扰模拟部分，而模拟部分是不会使数字电平出现错误的，除非你的模拟信号极其强大，这显然不是“常规系统”了。
数模混合系统要严格遵循设计规范，重点考虑模拟小信号部分，数字部分可为此做出一定妥协。
