Altium desinger层次性原理图设计时总线怎么连接

2019-03-27 11:23发布

本帖最后由 jishuaihu 于 2015-1-14 22:14 编辑

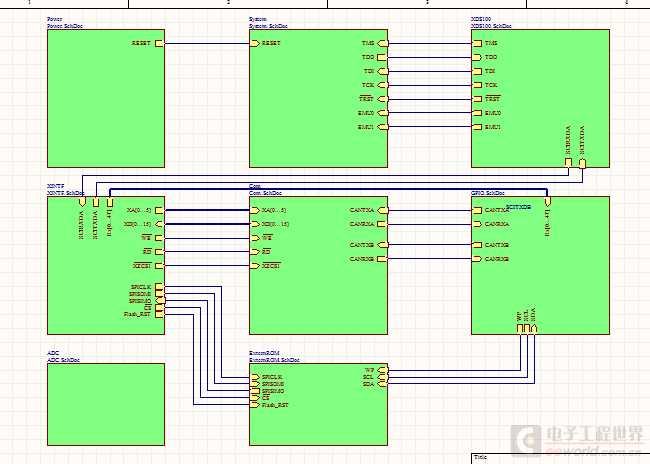

第一次用Altium desinger 画比较复杂的板子,原理图是用层次性设计的那种,现在弄的是不同的原理图模块直接的总线连不上,用过的指点一下,百度了半天没有找到有用的资料 QQ图片20150114221222.png
就是这种画法的,现在两个模块直接的单个连线在画板子的时候能正确连接,总线连不上

谢谢


此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
9条回答
chenzhufly
1楼-- · 2019-03-27 16:16
< 是不是总线的名称没写对啊
yichun417
2楼-- · 2019-03-27 17:13
你的连不上是什么意思啊。是布线的时候没有连吗
jishuaihu
3楼-- · 2019-03-27 20:35
yichun417 发表于 2015-1-15 07:26
你的连不上是什么意思啊。是布线的时候没有连吗


是的,布线的时候没有网络连续

jishuaihu
4楼-- · 2019-03-27 23:41
 精彩回答 2  元偷偷看……
chenzhufly
5楼-- · 2019-03-28 05:26
XD[0...15] 你好好查查 总线是不是这么写的
yichun417
6楼-- · 2019-03-28 10:35
XD[0..15] ,是不是应该是两个点啊。
