请言简意赅的说一下Gerber文件

2019-03-27 11:24发布

站内问答 / 电路设计
4940 1 1026
http://jingyan.baidu.com/article/b87fe19e84fae5521935685e.html

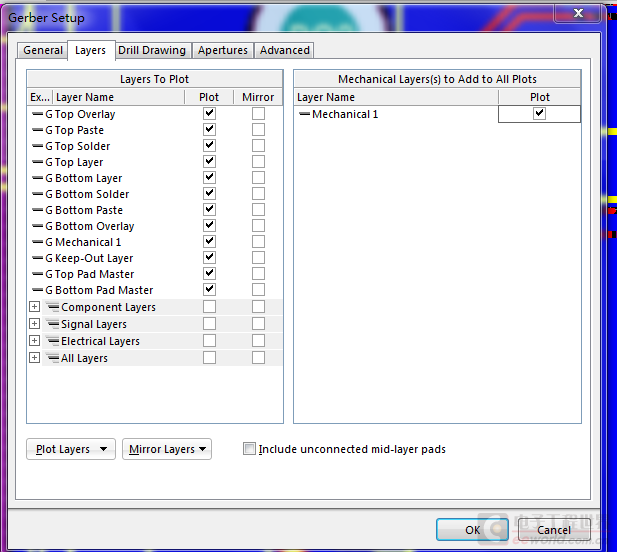

这个baidu教程写的挺好的，但还是有些不明白的地方比如说 gerber.PNG 这个地方，它有一个在设置钻孔数据之前和之后的区别，我想问一下，我做的是很普通2面板，这里有什么要注意的地方吗，我是想问能不能具体的告诉我每一个到底应不应该选，尤其是layer这一栏的，真的不太明白？
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
1条回答
qwqwqw2088
1楼-- · 2019-03-27 15:19
< 那还是没有看到详细的教程
给你贴一个
双面板一般都要输出那些层：
GBL - Gerber Bottom Layer
GTL - Gerber Top Layer
GBS - Gerber Bottom Solder Resist
GTS - Gerber Top Solder Resist
GBO - Gerber Bottom Overlay
GTO - Gerber Top Overlay
GKO - Gerber Keep-Out Layer
GM1 - Gerber Mechanical 1
GD1 - Gerber Drill Drawing
TXT - NC Drill Files

如果是人工焊接的双面板，两个Paste层都不需要，那个是做回流焊中向表贴焊盘上刷锡浆膏的钢网用的。两个Master层也不要，那个是给贴片机定位的。
如果双面板都含有丝印层，两个Overlay都要选上，如果只有顶层，那么可以省略一个 Bottom Overlay。两个Solder阻焊层都要选，用于焊盘表面及所有不被阻焊油覆盖的地方。
