我想问一下覆铜的这几种区别，谢谢

2019-03-27 11:25发布

站内问答 / 电路设计
6237 6 1109

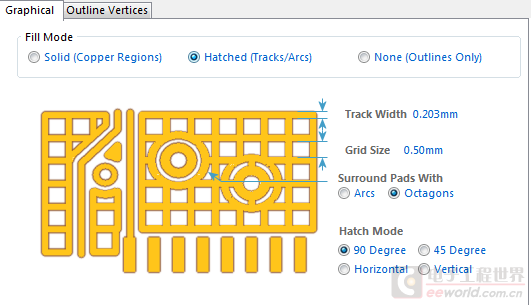

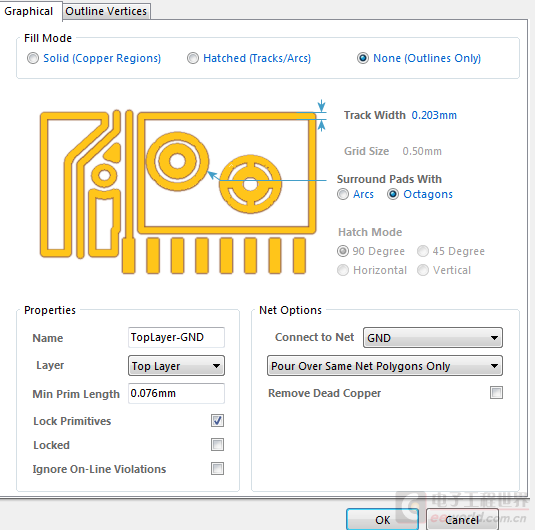

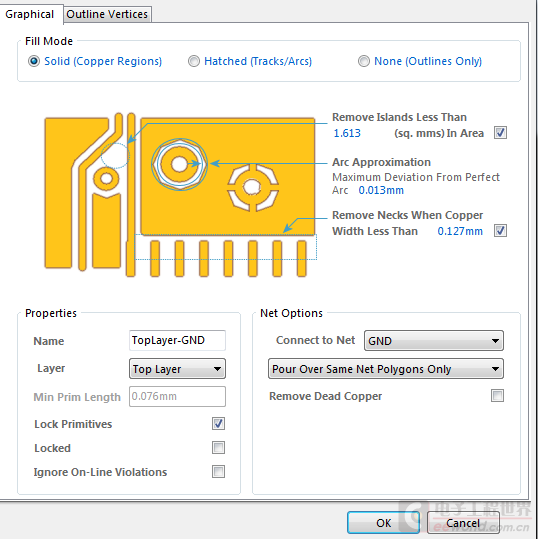

如图所示，能简明的说一下吗 1.PNG 2.PNG
另外这是我的 1.PNG PCB板子，没有高频部分，可以直接用第一种吗？另外交给厂家做有没有什么需要多加注意的地方？谢谢！！！！
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
zca123
1楼-- · 2019-03-27 18:38
< 你的问题不是敷铜的问题。敷铜都是小问题。原理图和走线就有问题。
qwqwqw2088
2楼-- · 2019-03-28 00:00
覆铜的这几种没什么区别，看你喜欢啦，，
至于效果，可以每个做一个图看看
通宵敲代码
3楼-- · 2019-03-28 04:16
 精彩回答 2  元偷偷看……
zca123
4楼-- · 2019-03-28 06:07
本帖最后由 zca123 于 2014-12-26 09:29 编辑

RE:你到说一下，走线问题啊，顺便说一下，我不是专业搞这个的，只是学生应老师要求做一个PCB版而已，所以要求别太高了！而且我这个不是高频电路，谢谢！  发表于 昨天 18:34

仅仅以5V电源为例。走线有多绕就不说了，AMS1117-5没有输出负载电容，或者太远。C22，C44被走线跳过。负载没有去耦，USB的5V电源和AMS1117-5v的输出直接接在一起，用USB供电烧AMS1117；同时接上，烧电脑USB。这些都是原理问题。还不谈优化
flower_huanghua
5楼-- · 2019-03-28 06:42
电源线走线太细了。
zca123
6楼-- · 2019-03-28 08:29
RE：这个我不知道。画PCB的第一步是彻底搞明白原理设计。然后对照原理图仔细检查每一个细节。然后投板。多失败几次慢慢就会了。

电子从业者可以学习参照：http://www.52rkl.cn/zhihuribao/122351cH014.html
