如何提高PCB的抗干扰能力

2019-03-27 11:25发布

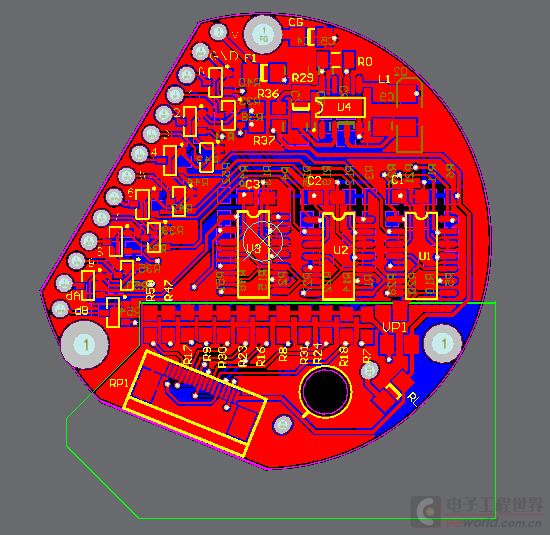

    上回实验的板子和这个差不! 就是把比较弱的模拟信号(峰值能到200-300mv的样子)通过比较器输出方波  输入端用的FPC软排线连接的 调好后用手捏住排线会发现 模拟输入的波形有毛刺 方波也时不时的跳 本来是低电平 突然出现个高电平  安上屏蔽电容(GND与外壳相接) 情况有所改善。 QQ截图20141220210321.jpg      不知道有什么好办法解决,网上看了些说是要模拟的地与数字地分开。
     想了几个
  1.模拟的与数字地分开 最后用0欧电阻相连
  2.模拟地与数字地分开 数字地区域敷铜 模拟部分 敷铜 但不接任何地悬空  就像图里绿框内。
还看到过两个地之间用一个电感相连的不知为什么?

此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
15条回答
qwqwqw2088
1楼-- · 2019-03-27 17:05
< 0欧多用于单点连接,不适合高频
电感是储能元件,用于电源滤波回路,一般电感用在大功率低频上,不过楼主可以试试再说
Aragorn
2楼-- · 2019-03-27 17:52
 精彩回答 2  元偷偷看……
ddlxiaoxu
3楼-- · 2019-03-27 18:32
  谢谢! 明天试试  我看到用电感相连的是   电源模块输出两路5V    一路供给传感器集成的直接输出数字信号 另一路给类似数字信号处理的
qwqwqw2088 发表于 2014-12-21 10:09
0欧多用于单点连接,不适合高频
电感是储能元件,用于电源滤波回路,一般电感用在大功率低频上,不过楼主可以试试再说

ddlxiaoxu
4楼-- · 2019-03-27 22:06
模拟信号进比较器输出方波别的上面也用过没啥问题。   可能我画的板子有问题 比较坑吧!上回画的板子有俩问题还没解决呢!
Aragorn 发表于 2014-12-21 13:25
把模拟信号直接通过比较器输出方波?感觉你的设计本身就没做好,抗干扰还跟设计有关

Aragorn
5楼-- · 2019-03-28 01:29
ddlxiaoxu 发表于 2014-12-21 22:40
模拟信号进比较器输出方波别的上面也用过没啥问题。   可能我画的板子有问题 比较坑吧!上回画的板子有俩问题还没解决呢!
布局当然是一个重要方面,但也不是唯一的问题所在。首先在设计上要过关,如果在设计上什么滤波抗干扰措施都不做,指望布局解决问题是不可能的。不如将你的模拟部分和比较部分列出来,看看有没有改进的地方。
hgy10086
6楼-- · 2019-03-28 05:21
有时候我也有此同感
