差分总线原理图

2019-03-27 11:26发布

3895 3

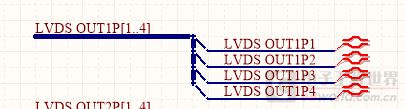

在用Altium Designer设计的时候，用Repeat的方式来画多通道，但是在总线分为每一路信号（左图到右图）时候，都是以1,2,3,4结尾。而我又希望是差分的线。差分的线有需要以 _N 和 _P结尾。不知道该怎么处理？

此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

3条回答

1楼-- · 2019-03-27 16:58

< 估计楼主的这种要求，这种标示还是手工输入比较准确

2楼-- · 2019-03-27 20:23

主要是用到了repeat的方式来画多个通道，需要以数字结尾来表示是哪个层，而又需要用到差分以_N 和_P 结尾。不知道怎么处理

qwqwqw2088 发表于 2014-12-14 16:16
估计楼主的这种要求，这种标示还是手工输入比较准确

3楼-- · 2019-03-28 00:42

各行递增如不行，只有手工了
楼主找到好办法到本帖晒晒，，，，，，，，
