如何用AD10软件进行拼板操作？

2019-03-27 11:27发布

7917 4

怎样把多个PCB放在一张PCB图里呢？有什么注意事项吗？希望大神指导一下，谢谢！
此帖出自小平头技术问答

友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。

该问题目前已经被作者或者管理员关闭, 无法添加新回复

4条回答

1楼-- · 2019-03-27 15:39

< 本帖最后由 dcexpert 于 2014-12-6 22:32 编辑

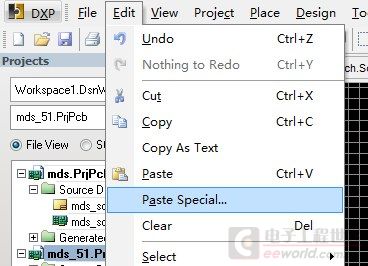

做拼版最简单的方法就是在Edit下选Paste Special

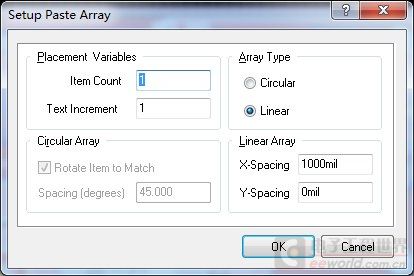

如果是一个版拼多个选择Paste Araay

在设置拼版的数量，以及间距

如果是多个不同版，选Paste就行。不论哪种方式，为了防止AD将标号自动加下标，需要选择Duplicate Designator选中。

2楼-- · 2019-03-27 16:57

谢谢

3楼-- · 2019-03-27 21:04

精彩回答 2 元偷偷看……

4楼-- · 2019-03-28 01:41

正在学习PCB,很好的
