本帖最后由 flyriz 于 2014-11-14 10:01 编辑
如题，板边处有一排焊盘用来焊接其他的模块，但是个地方会报错，怎么设置把这个错误去掉呢？
请各位同行指教，谢谢！

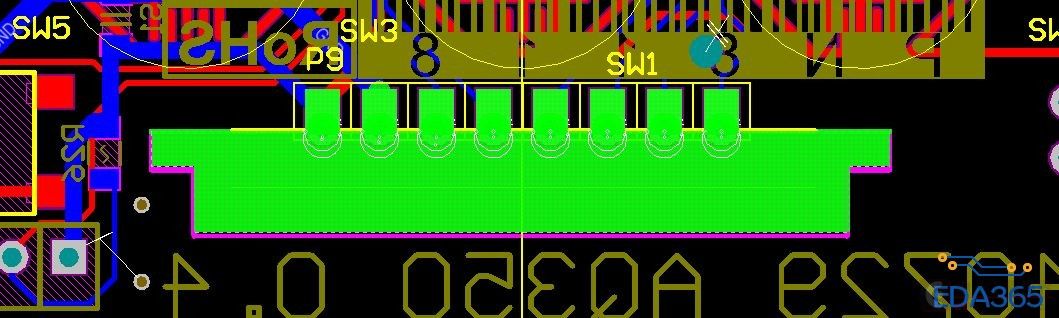

错误检查前：

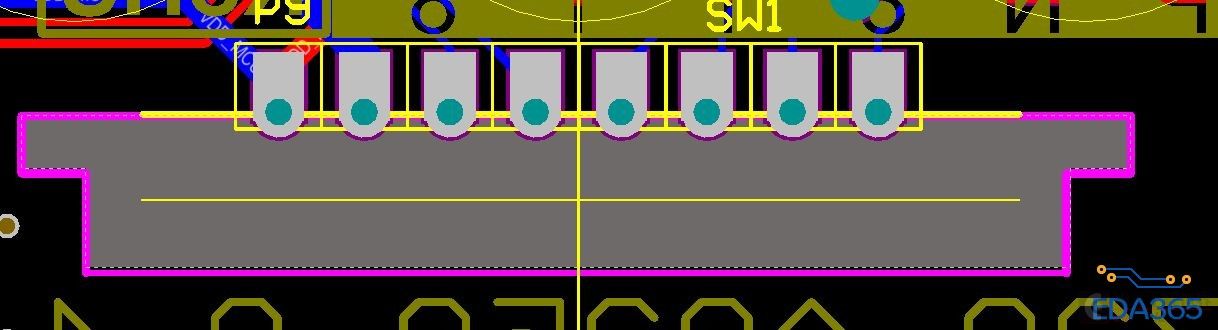

错误检查后：
此帖出自小平头技术问答
如题，板边处有一排焊盘用来焊接其他的模块，但是个地方会报错，怎么设置把这个错误去掉呢？
请各位同行指教，谢谢！
错误检查前：
错误检查后：
此帖出自小平头技术问答
友情提示: 此问题已得到解决，问题已经关闭,关闭后问题禁止继续编辑，回答。
PCB --右键--options--classes--component classes:新建一个,重命名例如EXCEPT,加进去和KEEPOUT有干涉的元件

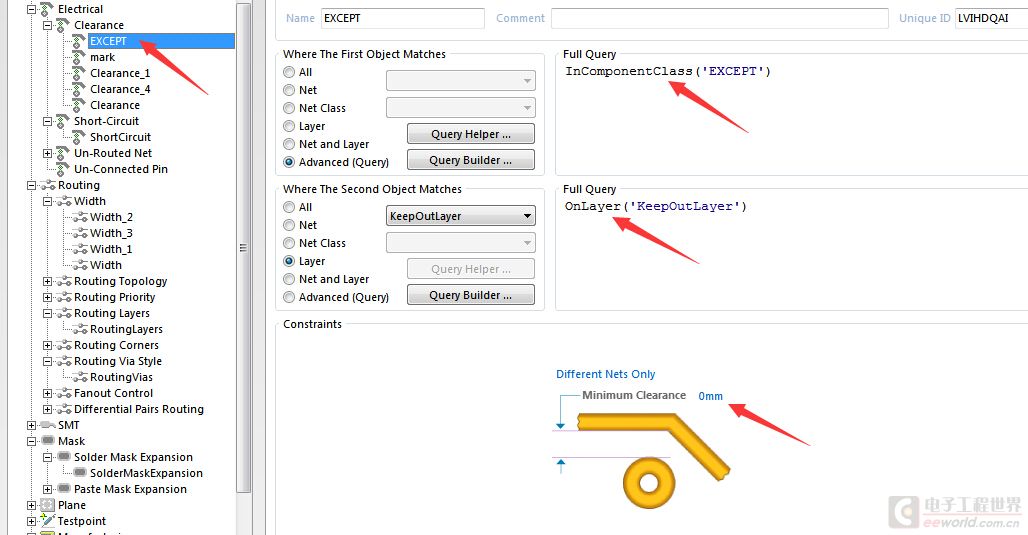

然后进入规则设置里,按如下设置
然后再PCB里拖动那个元件,再按ESC放弃拖动,就不会有警告了
LZ试试看
还没有哇，我只手动去忽略了。
