封装的时候出现好多这种问题,求大神解决一下拜托了

2019-03-27 11:28发布

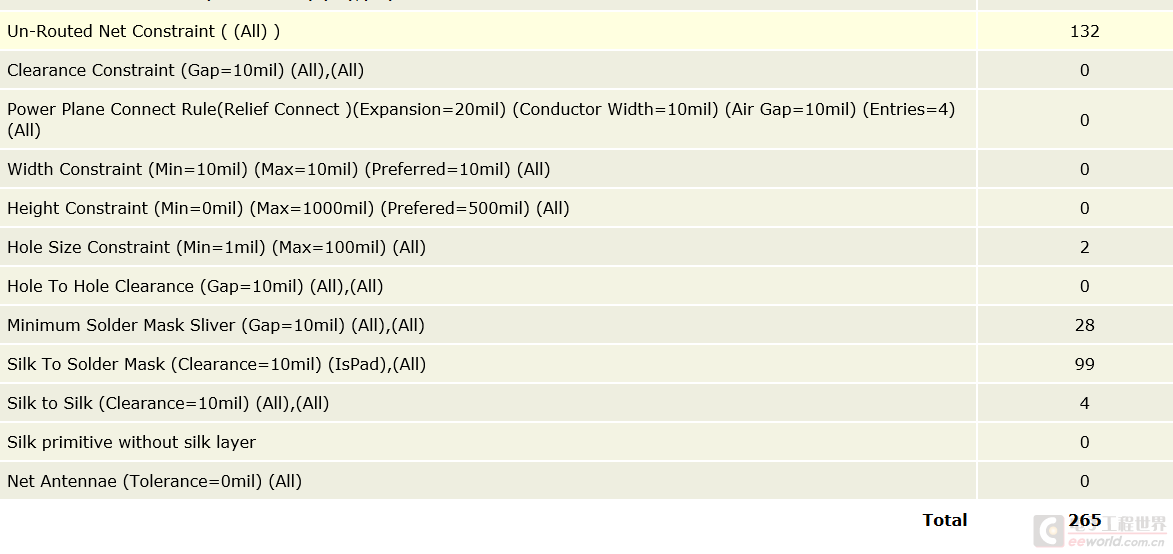

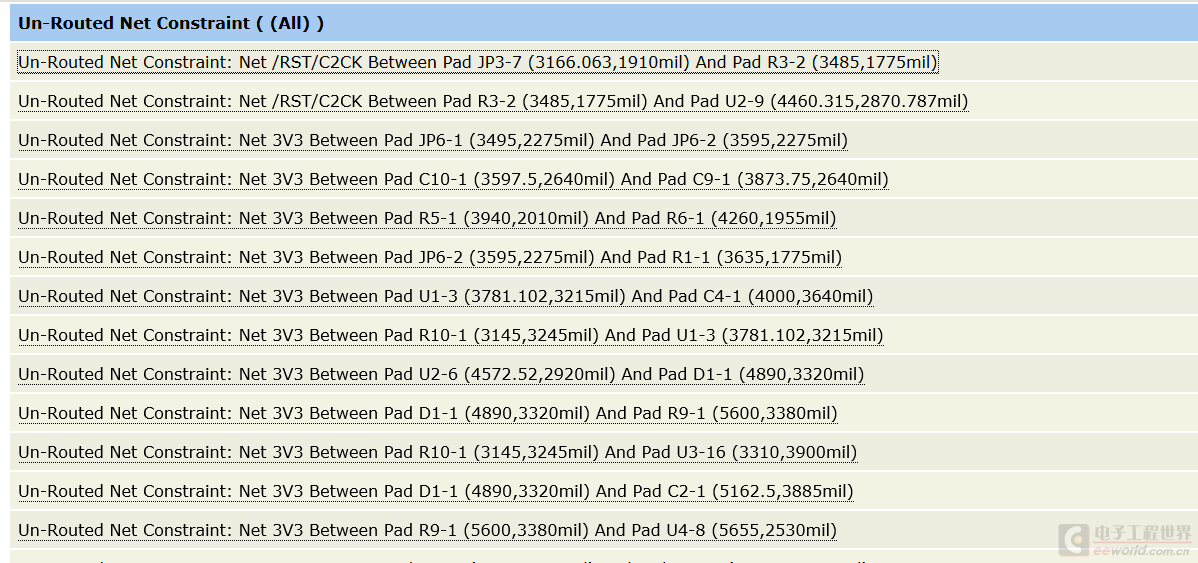

两百多个错误,我也是醉了 1.PNG 2.PNG 怎么办啊?我节点都连好了啊?万分感谢!!! C8051F320.rar (469.55 KB, 下载次数: 7) 2014-11-16 16:40 上传 点击文件名下载附件



此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
8条回答
qq849682862
1楼-- · 2019-03-27 16:04
 精彩回答 2  元偷偷看……
ZNF
2楼-- · 2019-03-27 18:20
qq849682862 发表于 2014-11-16 17:41
上面的相对应的网络没有连接 下面主要是间距(丝印和丝印、孔到孔。。。)的问题

大神,能告诉我解决办法吗?以前用的protel99se,可以在pcb上直接加节点,现在用AD不知该怎么办了。。。
qq849682862
3楼-- · 2019-03-27 21:23
ZNF 发表于 2014-11-16 22:27
大神,能告诉我解决办法吗?以前用的protel99se,可以在pcb上直接加节点,现在用AD不知该怎么办了。。。

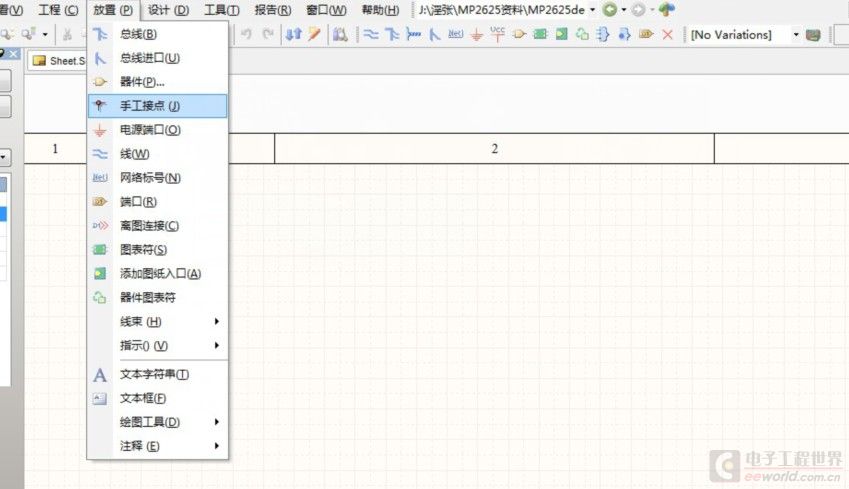

如图: QQ截图20141031222901.jpg
qwqwqw2088
4楼-- · 2019-03-28 01:59
先帮楼主贴一下用AD打开的图

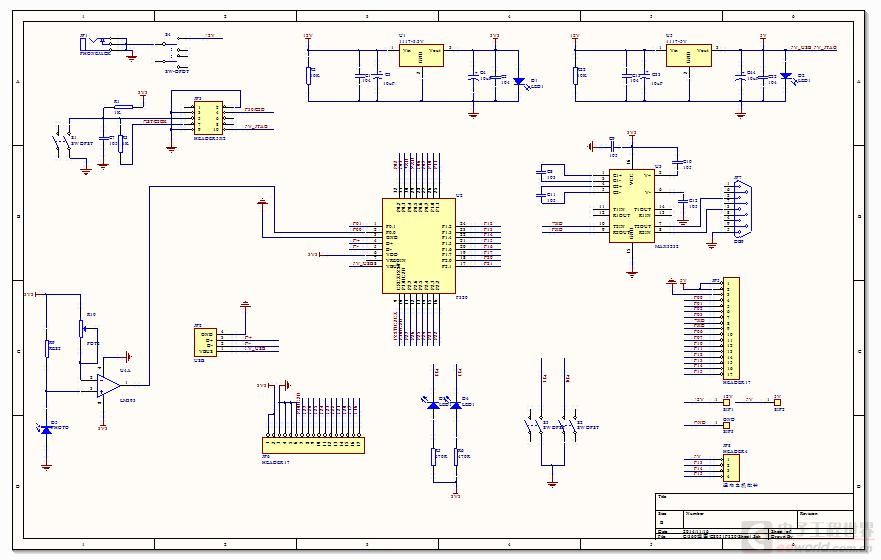

原理图
qwqwqw2088
5楼-- · 2019-03-28 03:09

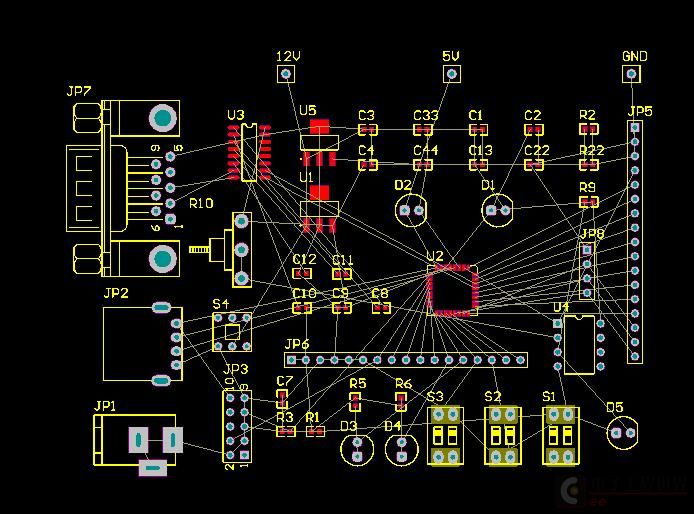

PCB图
qwqwqw2088
6楼-- · 2019-03-28 05:32
 精彩回答 2  元偷偷看……
