请教一下这个芯片的封装和原理图画的是否正确啊

2019-03-27 11:31发布

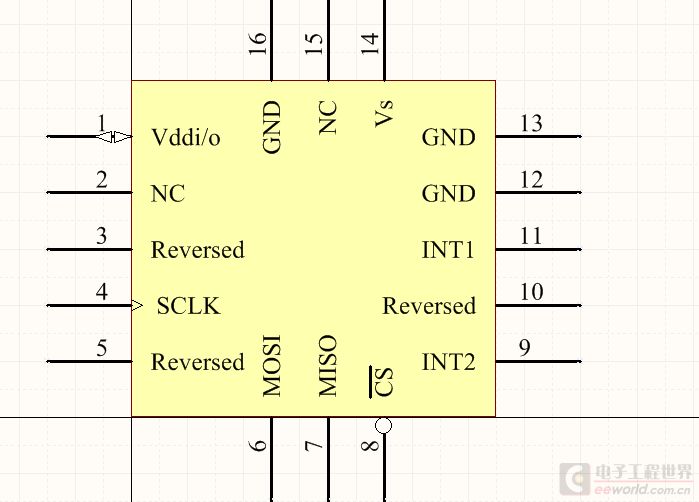

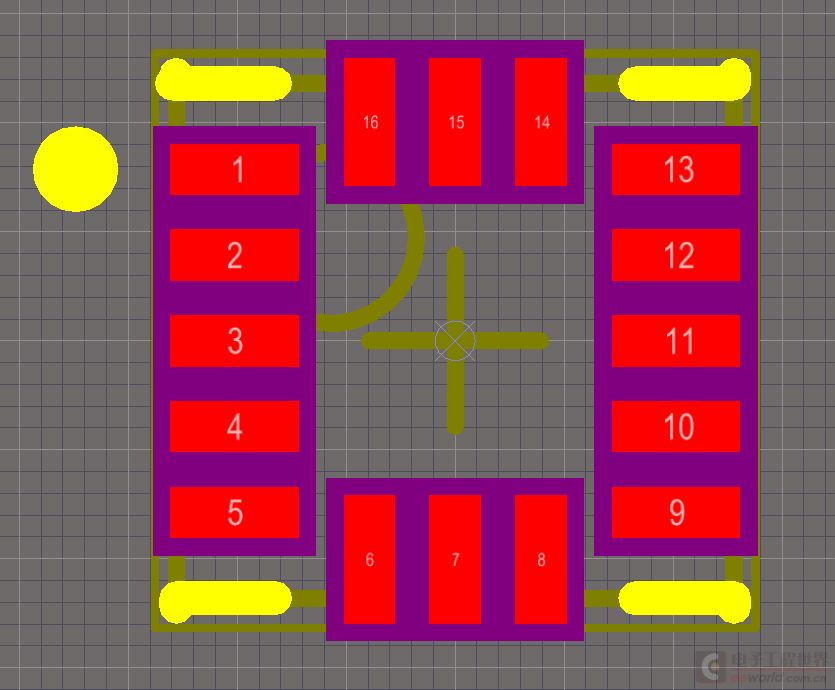

找了一下发现没有ADXL362的原理图库和芯片封装,自己试着画了一下不知道对不对,用IPC封装向导生成的。CC, 16-Pins, Body 3.22x3.00mmx1.14mm, Pitch 0.50mm, IPC Medium Density ADXL362FP.jpg ADXL362sch.jpg

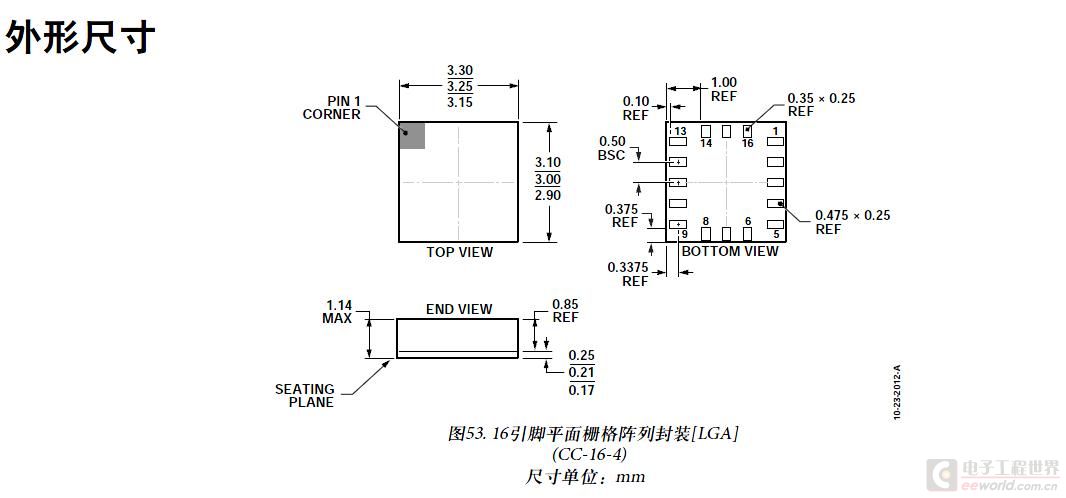

ADXL362:微功耗、3轴、2 g4 g8 g 数字输出MEMS加速度计 (Rev B, 2013).pdf (1.04 MB, 下载次数: 19) 2014-9-24 22:54 上传 点击文件名下载附件
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
10条回答
西门
1楼-- · 2019-03-27 19:48
 精彩回答 2  元偷偷看……
qwqwqw2088
2楼-- · 2019-03-27 23:02
本帖最后由 qwqwqw2088 于 2014-9-25 10:58 编辑

按照这个画封装,楼主的应该正确
MrKingMCU
3楼-- · 2019-03-28 01:09
用altium这样画出来是不对的,实际制作出来的焊盘是按照你 soler layer来做的,现在你solder layer上焊盘全部搞到一起了,那你做出来的板子上焊盘肯定短路
qq849682862
4楼-- · 2019-03-28 02:57
MrKingMCU 发表于 2014-9-25 12:32
用altium这样画出来是不对的,实际制作出来的焊盘是按照你 soler layer来做的,现在你solder layer上焊盘全 ...

你别吓楼主 这个是因为间距小 solder是在pad外边沿的
MrKingMCU
5楼-- · 2019-03-28 06:12
qq849682862 发表于 2014-9-25 12:44
你别吓楼主 这个是因为间距小 solder是在pad外边沿的

solder确实是在pad外边沿的。solder layer是阻焊层,镂空的部分是pad,正常使用向导生成的PCB 封装,soler layer镂空的部分会比pad大一圈
我之前的说法不对,楼主不要采纳,多谢提醒
