这两个电路图效果有什么不同?

2019-03-27 11:32发布

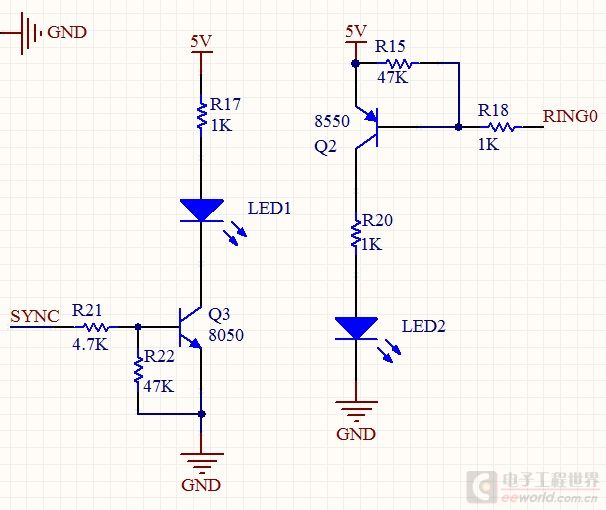

这两幅电路图效果不是一样的吗?不都是基极高电平的时候点亮LED吗?为什么要设计的不一样?
此帖出自小平头技术问答
友情提示: 此问题已得到解决,问题已经关闭,关闭后问题禁止继续编辑,回答。
该问题目前已经被作者或者管理员关闭, 无法添加新回复
6条回答
lcofjp
1楼-- · 2019-03-27 12:40
< 请看准了三极管,一个PNP,一个NPN,一个低电平点亮,一个高电平点亮。
wanghlady
2楼-- · 2019-03-27 13:22
右是低电平点亮
面纱如雾
3楼-- · 2019-03-27 15:49
lcofjp 发表于 2014-9-16 14:57
请看准了三极管,一个PNP,一个NPN,一个低电平点亮,一个高电平点亮。

明白了。。。。。。。。。。
凤凰息梧桐
4楼-- · 2019-03-27 17:21
 精彩回答 2  元偷偷看……
whm597
5楼-- · 2019-03-27 18:17
左边电路,对控制脚的电平要求低;右边的如果要关断就得4.3V以上
dontium
6楼-- · 2019-03-27 20:06
对于过去的51机,由于有灌电流,而拉电流仅是弱上拉,所以,一般使用右边的电路会合理一些。

而现在的MCU的拉灌电流均很大,就没有必要苛求某一电路形式了。
